Wenn eine Datei geöffnet ist, wird sie vorgabegemäß im Grafikfenster angezeigt. Sind mehrere Dateien geöffnet, wird jede Datei in einem separaten Grafikfenster angezeigt. Sie können das gleiche Dokument in mehreren Fenstern öffnen.
Aktives Fenster
Das Fenster, in dem Sie arbeiten, ist das aktive Fenster. Klicken Sie mit der Maus in ein beliebiges Grafikfenster, um es zum aktiven Fenster zu machen.
Zum Aktivieren eines Fensters, in dem Sie arbeiten möchten, können Sie alternativ auch in der Multifunktionsleiste auf der Registerkarte Ansicht in der Gruppe Fenster auf die Dropdown-Liste Umschalten klicken und die Datei auswählen. Wenn mehr als neun Dateien geöffnet sind, wird die Option Mehr Fenster unten in der Dropdown-Liste Umschalten angezeigt. Klicken Sie auf Mehr Fenster, um das Dialogfeld Fenster wählen zu öffnen, in dem Sie eine andere Datei aktivieren können.
Registerkarten für geöffnete Dokumente anzeigen
Sie können die Sichtbarkeit der Registerkarten steuern, die am unteren Rand des Fensters angezeigt werden und nach den geöffneten Dateien benannt sind. Klicken Sie auf der Registerkarte Ansicht der Multifunktionsleiste in der Gruppe Fenster auf die Dropdown-Liste Benutzeroberfläche, und aktivieren bzw. deaktivieren Sie das Kontrollkästchen Dokument-Registerkarten.
Verhaltensweisen im Grafikfenster
- Wenn Sie einen Befehl ausführen, der zum Fortfahren die Durchführung einer Aktion erfordert, wird in der linken unteren Ecke eine Meldung mit dem nächsten Schritt eingeblendet. Wenn kein Befehl aktiv ist, wird die Meldung F1 drücken, um weitere Hilfe zu erhalten, in der linken unteren Ecke angezeigt.
- Bei 32-Bit-Betriebssystemen liefert der auf der rechten Seite angezeigte Kapazitätsmesser Informationen zur aktuellen Speicherauslastung. In 64-Bit-Betriebssystemen steht der Kapazitätsmesser nicht zur Verfügung.
- Wenn mehrere Dokumente geöffnet sind, werden die Befehle Überlappend, Anordnen und Geöffnete Dokumente am unteren Rand des Grafikfensters angezeigt.

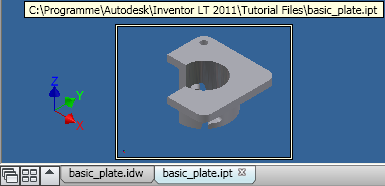

- Wenn Sie den Mauszeiger auf einem Dateinamen unten im Inventor-Grafikfenster positionieren, wird eine QuickInfo eingeblendet.
