Stutzen einer Skizzenkurve

Stutzen Sie Kurven, oder löschen Sie Kurvensegmente.

In einer 3D-Skizze können Sie Kurven bis zu den Schnittpunkten mit einer Fläche oder Arbeitsebene stutzen.

Ohne Auswahl von Umgrenzungen stutzen (2D- und 3D-Skizze)

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Stutzen .
2. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Stutzvorgangs anzuzeigen, und klicken Sie, um den Vorgang auszuführen.
   Anmerkung: Wenn Sie eine Kurve ohne physische oder virtuelle Schnittpunkte auswählen, wird die Kurve gelöscht.
3. Stutzen Sie weitere Kurven.
4. Um das Stutzen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste auf OK.
Tipp: Um zu den Befehlen Dehnen oder Teilen zu wechseln, klicken Sie mit der rechten Maustaste und wählen die entsprechende Option. Um vorübergehend in den Vorgang des Dehnens umzuschalten, halten Sie die UMSCHALTTASTE gedrückt. Lassen Sie die Maustaste wieder los, um den Stutzvorgang fortzusetzen.

Mit Auswahl von Umgrenzungen stutzen (2D-Skizze)

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Stutzen .
2. Halten Sie die STRG-Taste gedrückt. An der Statusleiste oder der dynamischen Eingabeaufforderung erhalten Sie die Aufforderung "Geometrie zum Stutzen auswählen".

   Wählen Sie die erste Umgrenzungsgeometrie aus.

   Lassen Sie die STRG-Taste los.

3. Wenn Sie nur eine Umgrenzungsgeometrie auswählen möchten, klicken Sie mit der rechten Maustaste, und wählen Sie Weiter. Wählen Sie andernfalls die zweite Umgrenzungsgeometrie.
4. Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Stutzvorgangs anzuzeigen, und klicken Sie, um den Vorgang auszuführen.

   Alle Linien oder Kurven, die den Pfad des Cursors kreuzen, werden gestutzt.

5. Stutzen Sie weitere Kurven.
6. Um das Stutzen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste auf OK.

Demo zum Stutzen von Skizzierkurven

Dynamisches Stutzen von Skizziergeometrie (2D-Skizze)

1. Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Stutzen .

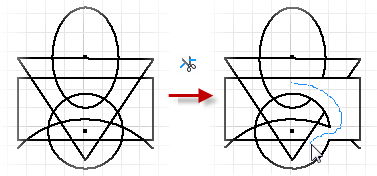

2. Halten Sie im Grafikfenster die linke Maustaste gedrückt, und bewegen Sie den Cursor über die Skizze. Alle Linien und Kurven, die der Cursor berührt, werden gestutzt.
3. Um das Stutzen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste auf OK.

Demo zum dynamischen Stutzen von Skizzierkurven
