In einer 3D-Skizze können Sie Kurven bis zu den Schnittpunkten mit einer Fläche oder Arbeitsebene dehnen.
Ohne Auswahl einer Umgrenzung dehnen (2D- und 3D- Skizze)
Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Dehnen.
Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Dehnvorgangs anzuzeigen, und klicken Sie auf die Kurve, um den Vorgang auszuführen.
Dehnen Sie weitere Kurven.
Um das Dehnen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste und wählen OK.
Tipp: Um zu den Befehlen Stutzen oder Trennen umzuschalten, klicken Sie mit der rechten Maustaste und wählen die entsprechende Option aus. Um vorübergehend zum Stutzvorgang umzuschalten, halten Sie die UMSCHALTTASTE gedrückt. Lassen Sie die Maustaste wieder los, um den Dehnungsvorgang fortzusetzen.
Durch Auswahl einer Umgrenzung dehnen (2D-Skizze)
Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Dehnen.
Halten Sie die STRG-Taste gedrückt. In der Statusleiste oder an der dynamischen Eingabeaufforderung erhalten Sie die Aufforderung "Geometrie zum Dehnen auswählen".
Wählen Sie die Umgrenzungsgeometrie aus.
Lassen Sie die STRG-Taste los.
Zeigen Sie im Grafikfenster mit dem Cursor auf eine Kurve, um eine Vorschau des Dehnvorgangs anzuzeigen, und klicken Sie auf die Kurve, um den Vorgang abzuschließen.
Dehnen Sie weitere Kurven.
Um das Dehnen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste und wählen OK.
Demo zum Dehnen von Skizzierkurven

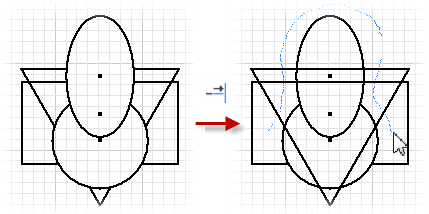

Dynamisches Dehnen von Skizziergeometrie (2D-Skizze)
Klicken Sie in der Multifunktionsleiste auf Registerkarte Skizze Gruppe Ändern Dehnen.
Halten Sie im Grafikfenster die linke Maustaste gedrückt, und bewegen Sie den Cursor über die Skizze.
Alle Linien oder Kurven, die vom Mauszeiger gekreuzt werden, werden gedehnt.
Um das Dehnen von Kurven zu beenden, drücken Sie die ESC-Taste, klicken auf einen anderen Befehl oder klicken mit der rechten Maustaste und wählen OK.
