Kommentare in Zeichnungen werden beim Unterdrücken eines Bauteilelements ebenfalls unterdrückt.

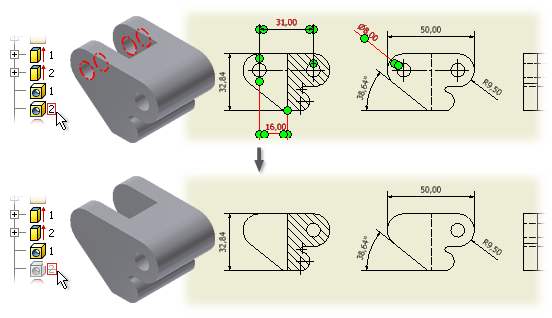

Folgende Richtlinien erläutern, warum ein Kommentar in einer Zeichnung nicht mehr sichtbar ist:
- Wenn eine Bemaßung mit mehreren Elementen oder Kanten verknüpft ist, wird die Bemaßung unterdrückt, wenn eines der Zielelemente bzw. eine der Zielkomponenten unterdrückt oder unsichtbar gemacht wird.
- Wenn ein Element unterdrückt wird, wird der angehängte Kommentar nicht angezeigt.
So wird z. B. eine mit einer Bohrungsmitte verknüpfte Mittelpunktmarkierung unterdrückt, wenn das Bohrungselement unterdrückt wird. Jede mit der Mittelpunktmarkierung verknüpfte Bemaßung wird ebenfalls unterdrückt.
- Manche Führungslinien verfügen auch über sekundäre Führungslinien, die andere Elemente oder Komponenten als die primäre Führungslinie referenzieren. Ist nur eine primäre Führungslinie vorhanden und mit einem unterdrückten Element verknüpft, wird sie unterdrückt.
Wenn mehrere Führungslinien vorhanden sind und die primäre Führungslinie mit einem unterdrückten Element verknüpft ist, wird sie nicht unterdrückt.
Anmerkung: Wird die Unterdrückung eines Elements aufgehoben, werden auch die Kommentare wieder angezeigt.
