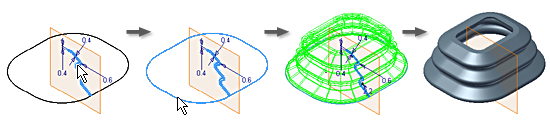

Sweeping-Elemente oder -Körper werden durch Verschieben oder Sweeping von einem oder mehreren Skizzenprofilen entlang eines Pfads erstellt. Die verschiedenen Profile, die Sie verwenden, müssen in derselben Skizze vorhanden sein. Bei dem Pfad kann es sich um eine geöffnete oder geschlossene Kontur handeln, er muss jedoch die Profilebene durchdringen.
Für ein Sweeping-Element sind üblicherweise zwei nicht einbezogene Skizzen , ein Profil und ein Pfad oder sich schneidende Ebenen erforderlich. In einigen Fällen können Sie eine einzelne nicht einbezogene Skizze für das Profil und eine vorhandene Modellkante für den Pfad verwenden. Um die Ausrichtung des gesweepten Profils zu steuern, können Sie das Profil im Verhältnis zum Pfad konstant halten oder parallel zum ursprünglichen Profil lassen. Zum Steuern der Skalierung und/oder Drehung eines gesweepten Profils können Sie eine Führungsfläche oder Führungsschiene auswählen.

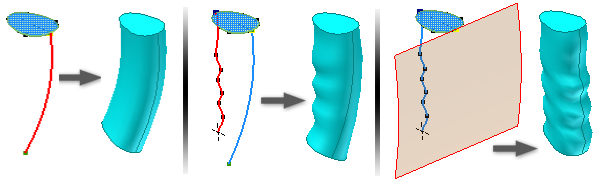

Klassische Pfad-Sweepings werden für Objekte verwendet, bei denen gleichförmige Profile entlang einer Bahn verlaufen.
Führungsschienen-Sweepings werden für Objekte verwendet, bei denen uneinheitliche Profile mit Skalierungen oder Drehungen entlang einer Bahn verlaufen. Beispiele sind komplexe Griffe für Bauteile von Gebrauchsgütern.
Führungsflächen-Sweepings werden für Objekte verwendet, bei denen gleichförmige Profile entlang einer nichtplanaren Bahn verlaufen. Die Drehung des Profils muss eine bestimmte Ausrichtung zu einer ausgewählten Fläche bewahren, wie z. B. die Bearbeitung an einem zylindrischen Bauteil.
