Export zur Fehlervisualisierung

Sie können ein fotorealistisches Rendering Ihres digitalen Prototypen betrachten, indem Sie Ihr Modell ausgewählte Ergebnisse in eine Datei exportieren und diese in Autodesk Showcase importieren.

Autodesk Simulation Moldflow-Produkte werden verwendet, um vorauszusagen, wie gut ein bestimmtes Werkzeugdesign sich füllen lässt und wo Fehler wie Einfallstellen oder Bindenähte auftreten könnten. Um zu visualisieren, wie das Formteil tatsächlich aussehen könnte und um zu beurteilen ob diese Fehler von Bedeutung sind, können das Formteilmodell und ausgewählte Ergebnisse im Dateiformat ASCII FBX (*.fbx) exportiert und anschließend in Autodesk Showcase importiert werden.

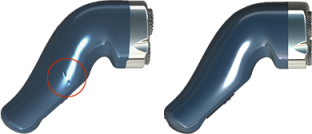

Showcase Rendering von digitalen Simulationen zur Prognose von Einfallstellen und Verfolgung von Designoptimierungen.

Es stehen eine Reihe von Optionen zur Verfügung, wenn Sie Ihre Datei für die Übernahme in Autodesk Showcase exportieren. Sie können

• nur die Oberfläche des Formteils,
• die Oberfläche des Formteils mit Verzug,
• die Oberfläche des Formteils mit Einfallstellen,
• sowie die Oberfläche des Formteils mit Verzug und Einfallstellen exportieren.

Anmerkung: Nur eine Kavität ist in einer exportierten Datei enthalten. Wenn Sie mehr als eine Kavität haben, müssen Sie jede einzeln exportieren.

Diese Funktion ist für Dual Domain und 3D-Modelle verfügbar.
