Formteil duplizieren

Bei dieser Aufgabe duplizieren Sie das Formteil, um ein Werkzeug mit zwei Kavitäten zu erstellen.

1. Klicken Sie auf Start > Werkzeugtyp > Mehrfachkavität.

2. Klicken Sie auf Start > Geometrie > Anordnung duplizieren.

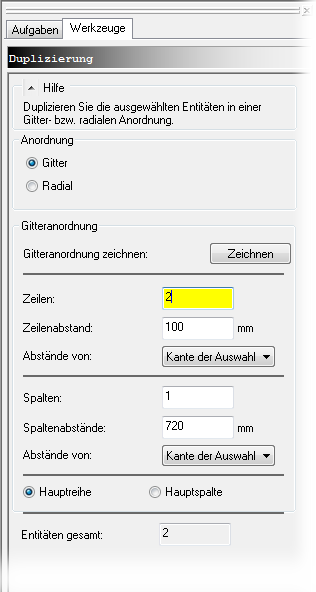

   1. Geben Sie 2 Zeilen ein.

   2. Geben Sie als Zeilenabstand 100 mm ein.

   3. Wählen Sie für Abstände von die Option Kante der Auswahl.

   4. Geben Sie 1 Spalte ein.

   5. Klicken Sie auf OK.



3. Klicken Sie auf Geometrie > Anordnung > Ausrichten.

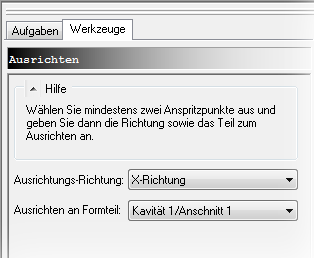

   1. Wählen Sie als Ausrichtungs-Richtung die X-Richtung.

   2. Halten Sie die STRG-Taste gedrückt, und wählen Sie beide Anspritzpunkte.

   3. Wählen Sie im Feld Ausrichten an Formteil die Option Kavität 1/Anschnitt 1.

   4. Klicken Sie auf OK.
