Die meisten der in Revit LT verwendeten Bezeichnungen für die verschiedenen Objekte sind gängige, branchenübliche Begriffe. Einige Begriffe sind jedoch Revit LT-spezifisch. Für das Verständnis der Software sind die folgenden Begriffe unerlässlich:
Projekt
In Revit LT ist das Projekt die zentrale Datenbank, in der alle Informationen für Ihren Entwurf – das Gebäudemodell – gesammelt werden. Die Projektdatei enthält sämtliche für den Gebäudeentwurf erforderlichen Informationen, von der Geometrie bis hin zu den Konstruktionsdaten. Dazu gehören die für den Entwurf des Modells verwendeten Bauteile, Ansichten des Projekts und Zeichnungen des Entwurfs. Die Verwendung einer einzigen zentralen Projektdatei in Revit LT erleichtert die Übernahme von Änderungen an einem Entwurf in allen damit verknüpften Bereichen (Draufsichten, Ansichten, Schnittansichten, Bauteillisten usw.). Da Sie nur über eine einzige Datei den Überblick behalten müssen, ist das Projekt leichter zu verwalten.
Ebene
Ebenen sind unendliche horizontale Flächen, die als Referenzen für Elemente wie Dächer, Geschossdecken oder Decken dienen. Meistens werden Ebenen zur Definition einer Höhe oder eines Geschosses in einem Gebäude verwendet. Sie erstellen eine Ebene für jede bekannte Geschossebene oder andere benötigte Referenz des Gebäudes (Erdgeschoss, Wandoberseite oder Fundamentunterkante). Zum Platzieren von Ebenen müssen Sie in einem Schnitt oder einer Ansicht arbeiten.

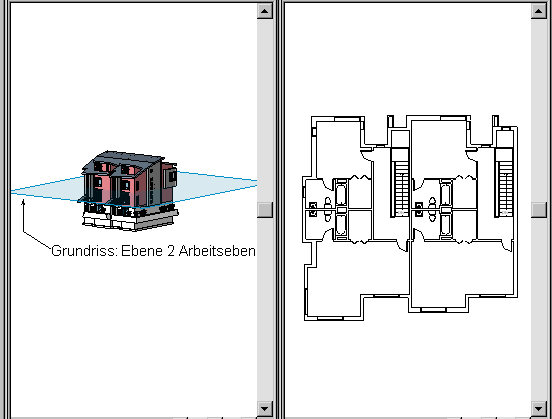

Die folgende Abbildung zeigt eine Arbeitsebene auf Ebene 2, die die 3D-Ansicht schneidet, und daneben den dazugehörigen Grundriss.
Element

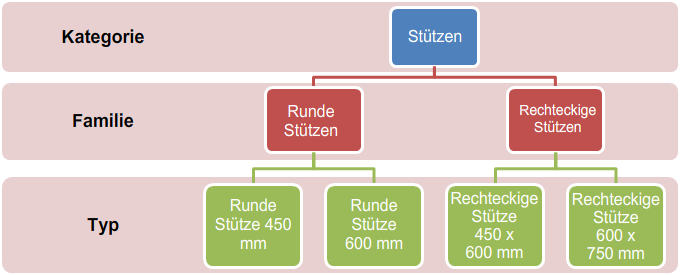

Beim Erstellen eines Projekts fügen Sie dem Entwurf parametrische Gebäudeelemente hinzu. In Revit LT werden Elemente nach Kategorie, Familie und Typ klassifiziert.
Kategorie
Kategorien sind Gruppen von Elementen, die zum Modellieren oder Dokumentieren von Gebäudeentwürfen verwendet werden.
- Kategorien von Modellelementen: Wände, Träger
- Kategorien von Beschriftungselementen: Beschriftungen und Notizen
Beispiele
Familie
Familien sind Elementklassen in einer Kategorie. In einer Familie werden Elemente mit gemeinsamen Parametern (Eigenschaften), derselben Verwendungsweise und ähnlicher grafischer Darstellung gruppiert. Die einzelnen Elemente in einer Familie können durchaus unterschiedliche Werte für einige oder alle Eigenschaften aufweisen, die die Eigenschaften selbst (d. h. die Namen und ihre Bedeutung) sind jedoch bei allen gleich.
- So handelt es sich z. B. bei den getäfelten Türen mit 6 Paneelen um eine Familie, der Türen mit verschiedenen Größen und Materialien angehören können.
Beispiele
- Ladbare Familien können in ein Projekt geladen und aus Familienvorlagen erstellt werden. Sie können die Eigenschaftengruppe und die grafische Darstellung der Familie festlegen.
- Systemfamilien können nicht geladen oder als separate Dateien erstellt werden.
- Die Eigenschaftengruppe und die grafische Darstellung dieser Familien werden von Revit LT festgelegt.
- Sie können dann mit Hilfe vordefinierter Typen neue Typen erstellen, die innerhalb des Projekts zu dieser Familie gehören. Beispielsweise ist das Verhalten von Ebenen im System vordefiniert. Sie können jedoch mehrere Ebenen mit unterschiedlichem Aufbau erstellen.
- Systemfamilien können zwischen Projekten übertragen werden.
- Wände, Bemaßungen, Decken, Dächer, Geschossdecken und Ebenen
Beispiele
Revit LT verwendet die folgenden Arten von Familien:
Typ
Familien können jeweils mehrere Typen enthalten. Bei einem Typ kann es sich beispielsweise um Elemente aus der Familie mit einer bestimmten Größe handeln, wie beispielsweise Planköpfe mit den Maßen 30" X 42" oder A0. Bei einem Typ kann es sich auch um einen Stil handeln, wie z. B. den Standardausrichtungs- und Standardwinkelstil für Bemaßungen.
Exemplar
Exemplare sind die eigentlichen Elemente (einzelne Elemente), die in Projekte eingefügt werden und dort eine spezifische Position im Gebäude (Modellexemplare) bzw. auf dem Plan (Beschriftungsexemplare) einnehmen.
