Während Sie der Bauteilfamilie Geometrie hinzufügen, müssen Sie diese mithilfe von Abhängigkeiten mit dem zuvor erstellten parametrischen Gerüst verbinden. Die besten Ergebnisse erhalten Sie, indem Sie die Skizzen der Geometrie durch Abhängigkeiten mit den Referenzebenen verbinden, die die parametrischen Beziehungen steuern.

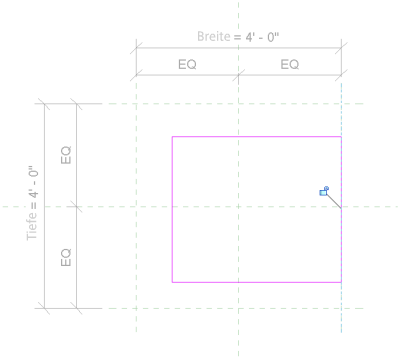

Um sofort beim Erstellen der Skizze eines Geometrieelements eine Abhängigkeit einzurichten, verwenden Sie das Werkzeug Ausrichten. Wählen Sie die benötigte Referenzebene und Skizzenlinie, um die Abhängigkeit zu erstellen. Wenn das Sperrsymbol angezeigt wird, klicken Sie darauf, um die Abhängigkeit zu sperren. Wenn eine Beschriftung für die Abhängigkeit vorhanden ist, kann die Geometrie bei Änderungen des aus der Abhängigkeit erstellten Parameters automatisch angepasst werden.
