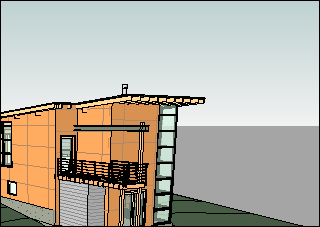

Wenn Sie eine 3D-Anisicht erstellt haben, können Sie einen Hintergrund mit Abstufung dafür erstellen, wobei für den Himmel, den Horizont und den Boden unterschiedliche Farben verwendet werden.
In orthogonalen Ansichten ist diese Abstufung ein Übergang zwischen der Farbe des Horizonts und der Farbe des Himmels oder des Bodens. In an orthogonalen Ansichten ausgerichteten Ansichten oder perspektivischen Ansichten, in denen der Horizont sichtbar ist, trifft der Himmel an der Grundplatte auf den Boden, und seine Farbe geht in die Horizontfarbe über. Für den Horizont ist in der Ansicht die Grundplatte eingestellt (Standardeinstellung: Ebene 1).
Wenn Sie die Ansicht in eine Bilddatei oder 2D-DWF-Datei exportieren, wird der Hintergrund mit der Abstufung einbezogen. Beim Exportieren der Ansicht in eine 3D-DWF-Datei wird der abgestufte Hintergrund nicht einbezogen.
3D-Ansichten mit abgestuftem Hintergrund können nur im Rasterverfahren gedruckt werden. Wenn Sie die Ansicht im Vektorverfahren drucken möchten, müssen Sie den Hintergrund mit Abstufung zuerst deaktivieren.
Wenn Sie eine Ansichtsvorlage für eine 3D-Ansicht erstellen, werden die Einstellungen für den Hintergrund mit Abstufung als Bestandteil der Vorlage unter dem Parameter Hintergrund gespeichert.
So legen Sie den Hintergrund für eine 3D-Ansicht fest
- Öffnen Sie die 3D-Ansicht.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Grafik
(Grafikdarstellungsoptionen). - Wählen Sie unter Hintergrund die Option Hintergrund mit Abstufung aus.
- Wählen Sie die gewünschten Farben für den Himmel, den Horizont und den Boden.
- Wenn der Horizont in der Ansicht sichtbar sein soll, legen Sie die Grundplatte fest (optional):
- Klicken Sie im Dialogfeld Grafikdarstellungsoptionen unter Beleuchtung für Sonneneinstellung auf die Schaltfläche für den Wert.
- Aktivieren Sie im Dialogfeld Sonneneinstellungen die Option Grundplatte auf Ebene, und legen Sie die Ebene fest, die als Grundplatte verwendet werden soll.
- Klicken Sie auf OK.
- Klicken Sie im Dialogfeld Grafikdarstellungsoptionen auf OK.
Der Hintergrund mit Abstufung und, sofern sichtbar, der Horizont und der Boden werden in der Ansicht angezeigt.
