Da die Geometrie gekrümmter Träger gebogen werden kann, können diese sowohl in Draufsichten als auch in Ansichten gezeichnet werden.
So skizzieren Sie einen gebogenen Träger
- Klicken Sie auf Registerkarte Ingenieurbau
Gruppe Ingenieurbau
Träger. - Klicken Sie auf Registerkarte Ändern | Platzieren Träger Gruppe Zeichnen, und wählen Sie ein Werkzeug zum Zeichnen von gekrümmten Linien:
- Anfang-Ende-Radius-Bogen
- Zentrum-Endpunkte-Bogen
- Tangente-Endpunkt-Bogen
- Abrundungsbogen
- Spline
- Teilellipse
- Legen Sie im Zeichenbereich die zum Zeichnen der gewählten gekrümmten Linie benötigten Punkte fest. Weitere Informationen finden Sie unter Skizzieren von Elementen.

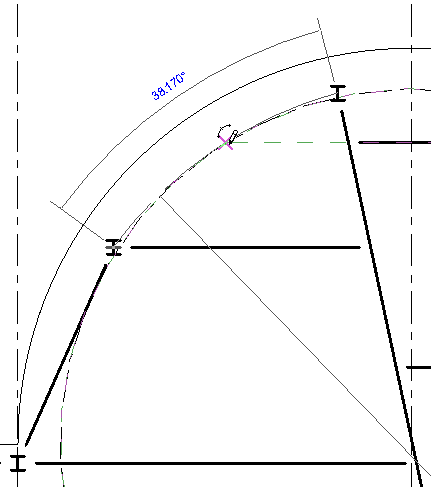

Definieren des Bogens für einen gekrümmten Träger
Informationen zum Skizzieren von Trägern finden Sie unter Erstellen von Trägern.
Informationen zu Trägereigenschaften finden Sie unter Trägereigenschaften.
