Durch Auswahl einer Linearbemaßung können Sie den Abstand zum Referenzelement und dem Referenzpunkt der Bemaßung einstellen.
- Erstellen Sie eine Linearbemaßung zwischen zwei oder mehreren Elementen (beispielsweise zwischen zwei Wänden).
- Wählen Sie eine Bemaßungslinie aus.

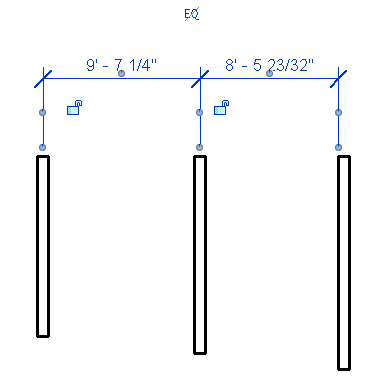

Auf den Maßhilfslinien werden blaue Steuerelemente angezeigt.
- Platzieren Sie den Mauszeiger auf einem der blauen, quadratischen Steuerelemente am Ende der Maßhilfslinie, und ziehen Sie es, um den Abstand zwischen der Maßhilfslinie und dem Element festzulegen. Wählen Sie bei Bedarf andere Steuerelemente zum Ändern des Abstands. Parallele Bemaßungslinien werden im gleichen Abstand gefangen. Tipp: Wenn Sie das Element, auf das sich die Bemaßungslinie bezieht, verschieben, bleibt der Abstand erhalten.
