Skizzieren einer vollständigen Ellipse

  1. Wählen Sie ein Werkzeug, mit dem eine Ellipse erstellt werden kann.

    Sie können z. B. auf Registerkarte Beschriften Gruppe Detail (Detaillinie) klicken.

  2. Klicken Sie auf Registerkarte Ändern Gruppe Zeichnen (Ellipse) oder (Linien auswählen).
    Anmerkung: Wenn Sie Linien auswählen wählen, können Sie die Kante oder die Fläche einer anderen Ellipse auswählen.
  3. Wenn Sie die Option Linien auswählen verwenden, können Sie in der Optionsleiste optional einen Wert für den Versatz angeben.
    Anmerkung: Für Ellipsen steht nur dann ein Versatz zur Verfügung, wenn Sie die Option Linien auswählen wählen.

    Wenn Sie eine gefüllte Ellipse mit einem Versatz wählen, ist das Ergebnis ein Spline.

  4. Klicken Sie zum Festlegen des Ellipsenmittelpunkts in den Zeichenbereich.

    Der Objektfang wird für die Ellipse aktiviert und eine Vorschau der Ellipse angezeigt.

  5. Bewegen Sie den Mauszeiger in einer beliebigen Richtung vom Mittelpunkt weg.

    Eine bearbeitbare Hilfsbemaßung zeigt den Radius der Hauptachse an.

  6. Klicken Sie entweder, wenn der gewünschte Radiuswert angezeigt wird, oder geben Sie einen Wert ein, und drücken Sie die Eingabetaste.

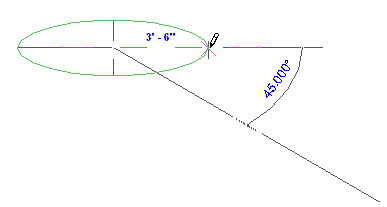

  7. Bewegen Sie den Mauszeiger in einer beliebigen Richtung vom Mittelpunkt weg.

    Eine bearbeitbare Hilfsbemaßung zeigt den Radius der Nebenachse an.

  8. Klicken Sie entweder, wenn der gewünschte Radiuswert angezeigt wird, oder geben Sie einen Wert ein, und drücken Sie die Eingabetaste.
