Das optimale Verfahren zum Steuern der Winkelbemaßungen einer Familie besteht darin, eine Referenzlinie mit einer beschrifteten Winkelbemaßung zu versehen. Im Gegensatz zu Referenzebenen, die unendlich sind, haben Referenzlinien feste Anfangs- und Endpunkte und können zur Steuerung der Winkelabhängigkeiten innerhalb von Bauteilen (z. B. bei einem Fachwerkbinder, einer Tür, deren Öffnungsrichtung für einzelne Exemplare definiert wird, oder einem Winkelstück) verwendet werden.

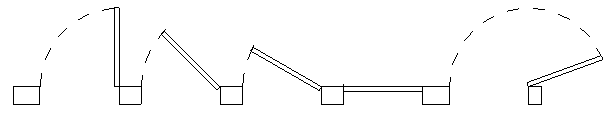

Geladene Türfamilie mit Referenzlinie für Winkelbemaßung
So fügen Sie eine Referenzlinie hinzu und bemaßen sie
So fügen Sie einer Referenzlinie Modellgeometrie hinzu und richten sie aus
- Wechseln Sie gegebenenfalls in den Familieneditor, fügen Sie im Zeichenbereich eine Referenzlinie mit dem vorgesehenen Rotationszentrum als Ursprungspunkt hinzu, richten Sie den Endpunkt aus, und sperren Sie diesen.
- Fügen Sie einen Winkelbemaßung für die Referenzlinie hinzu.
- Beschriften Sie die Bemaßung.
- Klicken Sie in der Eigenschaftenpalette auf
(Typ bearbeiten). - Ändern Sie im Dialogfeld Familientypen den Winkelwert für die beschriftete Bemaßung, und klicken Sie auf Anwenden.
Dies wird als Experimentieren mit dem Modell bezeichnet. Bevor Sie der Referenzlinie Modellgeometrie hinzufügen, müssen Sie auf diese Weise überprüfen, ob die Referenzlinie sich wie gewünscht anpassen lässt.
- Legen Sie eine der Flächen der Referenzlinie als aktuelle Arbeitsebene fest.
- Fügen Sie die Modellgeometrie hinzu, die durch die Winkelbemaßung gesteuert werden soll.
- Experimentieren Sie mit dem Modell, um zu überprüfen, ob der Entwurf wie vorgesehen funktioniert.
Wenn Sie den Winkel ändern, wird die Geometrie zusammen mit der Referenzlinie verschoben.
