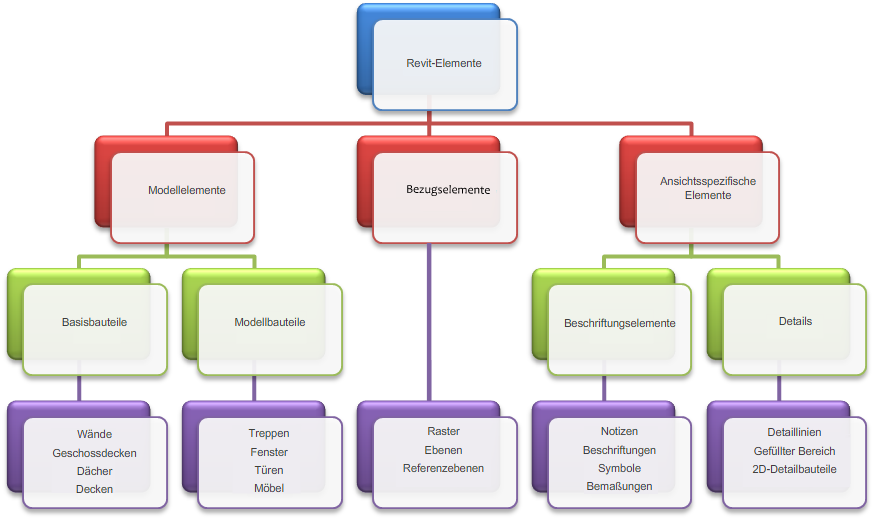

In Revit LT-Projekten werden drei Typen von Elementen verwendet:
- Modellelemente stellen die reale 3D-Geometrie des Gebäudes dar. Sie werden in den relevanten Ansichten des Modells dargestellt.
- Wände, Fenster, Türen und Dächer
Beispiele:
- Bezugselemente tragen dazu bei, Zusammenhänge innerhalb des Projekts zu verdeutlichen. Ebenen und Referenzebenen sind Beispiele für Bezugselemente.
- Ansichtsspezifische Elemente werden nur in den Ansichten angezeigt, in denen sie platziert wurden. Sie dienen zur Beschreibung oder Dokumentation des Modells. Bemaßungen sind Beispiele für ansichtsspezifische Elemente.
Elemente für Revit LT
Es gibt zwei Typen von Modellelementen:
Basisbauteile (oder Grundelemente) werden normalerweise an der Baustelle selbst gebaut.
- Wände und Decken
Beispiele:
Modellbauteile sind alle anderen Typen von Elementen im Gebäudemodell.
- Fenster, Türen und Schränke
Beispiele:
- Beschriftungselemente sind 2D-Bauteile, die zur Dokumentation des Modells und für die Aufrechterhaltung des Maßstabs in der schriftlichen Darstellung dienen. Bemaßungen, Beschriftungen und Bauelementschlüssel sind Beispiele für Beschriftungselemente.
- Details sind 2D-Elemente, die genauere Informationen zum Modell in einer bestimmten Ansicht anzeigen. Beispiele für solche Elemente sind Detaillinien, gefüllte Bereiche und 2D-Detailbauteile.
Es gibt zwei Typen ansichtsspezifischer Elemente:
Dadurch erhält der Planer die notwendige Flexibilität. In Revit LT wurden Elemente so entworfen, dass sie von Ihnen direkt erstellt und verändert werden können. Es ist keine zusätzliche Programmierung erforderlich. Wenn Sie zeichnen können, können Sie auch neue parametrische Elemente in Revit LT definieren.
In Revit LT wird das Verhalten der Elemente größtenteils durch ihren Kontext im Gebäude bestimmt. Der Kontext wird dadurch bestimmt, wie Sie das Bauteil zeichnen und seine Abhängigkeitsbeziehungen mit anderen Bauteilen festlegen. Oft brauchen Sie keine besondere Aktion auszuführen, um diese Beziehungen einzurichten: Sie werden durch Ihre Vorgehensweise und Zeichnung festgelegt. In anderen Fällen können Sie sie ausdrücklich festlegen, indem Sie beispielsweise eine Bemaßung sperren oder zwei Wände aneinander ausrichten.
