In Revit LT enthält eine Ansicht des Gebäudemodells viele Objekte und Daten. Wenn Sie eine Datei für die Verwendung in einer anderen Softwareanwendung exportieren, exportiert Revit LT nur die Objekte, die in der Ansicht bzw. in den Ansichten angezeigt werden. Durch Reduzieren des Umfangs der zu exportierenden Modellgeometrie (und der zugrunde liegenden Daten) erreichen Sie Folgendes:
Verwenden Sie die folgenden Techniken, um den Umfang der zu exportierenden Modellgeometrie zu reduzieren.
Um die Sichtbarkeit von Grafiken in einer Ansicht zu deaktivieren, wählen Sie Registerkarte Ansicht Gruppe Grafiken
(Sichtbarkeit/Grafiken). Weitere Informationen finden Sie unter GUID-62EE20DA-E773-4049-B90C-38EAC5FE1814.htm#WS46B90C3CB2C58CAD922804FC7FA4315F-7F7D.
Deaktivieren Sie die Sichtbarkeit bei Elementkategorien der Ansicht wie erforderlich. So können Sie z. B. die Topographie aus der zu exportierenden 3D-Ansicht ausschließen. Wenn Sie eine Außenszene rendern möchten, deaktivieren Sie alle Elemente, die im Gebäudeinneren erscheinen. Hierdurch wird die Objekt- und Datenmenge, die aus Revit LT exportiert und in eine andere Anwendung importiert wird, reduziert, wodurch die Leistung erhöht wird.
Verwenden Sie einen 3D-Schnittbereich in einer 3D-Ansicht oder einen Zuschneidebereich in einer 2D-Ansicht, um den zu exportierenden Teil eines Projekts zu definieren. Die Elemente, die sich vollständig außerhalb des 3D-Schnittbereichs oder des Zuschneidebereichs befinden, sind in der Exportdatei nicht enthalten. Diese Technik ist vor allem bei großen Modellen nützlich. Beispielsweise verwenden Sie zum Rendern der Innenansicht eines Konferenzraums in einem Bürogebäude einen 3D-Schnittbereich, um eine 3D-Ansicht des Konferenzraums ohne den Rest des Gebäudes zu exportieren.
Um den Detaillierungsgrad für eine Ansicht einzustellen, klicken Sie in den Steuerelementen für Ansichten unter dem Zeichenbereich auf die Schaltfläche Detaillierungsgrad, und wählen Sie den gewünschten Detaillierungsgrad: Grob, Mittel oder Fein.
Wählen Sie entweder Grob oder Mittel, um die Menge an Details in der Revit LT zu reduzieren. Auf diese Weise verringern Sie die Anzahl der exportierten Objekte und die Größe der exportierten Datei. Dies bedeutet eine Leistungsverbesserung bei der Importanwendung.

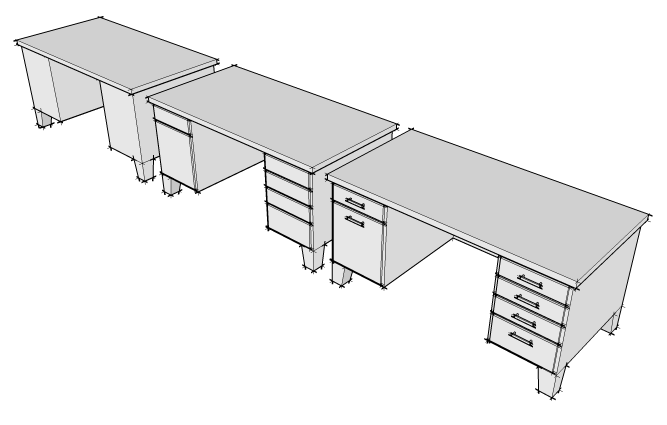

Ein nach Trimble® SketchUp® exportierter Schreibtisch in den Detaillierungsgraden Grob, Mittel und Fein
