In einer Mehrsegmentbemaßung mit EQ-Abhängigkeit können Sie mit dem Ankersymbol das verankerte Element festlegen. Das verankerte Element bleibt stehen, wenn Sie die anderen Elemente der Bemaßung verschieben.
- Erstellen Sie eine Mehrsegmentbemaßung.
- Wählen Sie die Bemaßung im Zeichenbereich aus, und klicken Sie auf das EQ-Symbol (
), um die EQ-Abhängigkeit der Bemaßung festzulegen. - Wählen Sie ein beliebiges von der Bemaßung refererenziertes Element aus, außer dem, das Sie verankern möchten.
Beispiel

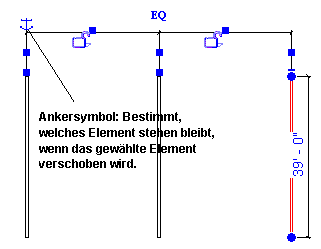

Die folgende Abbildung zeigt die EQ-Bemaßung mit dem ausgewählten Element (rot) und einem Ankersymbol neben der Bemaßung.
- Klicken Sie auf das Ankersymbol, und halten Sie die Maustaste gedrückt. Für den Anker wird eine Maßhilfslinie angezeigt.
- Ziehen Sie das Ankersymbol auf das zu verankernde Element.
- Verschieben Sie ein beliebiges nicht verankertes Element in der Bemaßung.
Das mit dem Anker versehene Element bewegt sich nicht.
Anmerkung: Wenn Sie das Element mit dem Anker auswählen, wird dabei auch die Position des Ankers verschoben.
