Festlegen von Referenzebenen

Bevor Sie mit der Erstellung der Familiengeometrie beginnen, skizzieren Sie Referenzebenen. Skizzen und Geometrie werden an diesen Referenzebenen gefangen.

• Platzieren Sie neue Referenzebenen so, dass sie an den Hauptachsen der geplanten Geometrie ausgerichtet sind.
• Benennen Sie die Referenzebenen, damit Sie sie bei Bedarf als aktuelle Arbeitsebene definieren können. Die Referenzebenen sind an ihren Namen zu erkennen und können zur Verwendung als Arbeitsebenen gewählt werden.
• Legen Sie die Eigenschaft für Referenzebenen fest, die es ermöglicht, sie beim Platzieren der Familie in Projekte als Referenz für Bemaßungen zu verwenden.

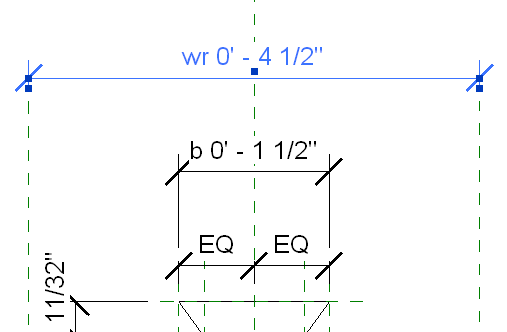

Familie von Bücherregalen, die in einem Gerüst von Referenzebenen erstellt wurde

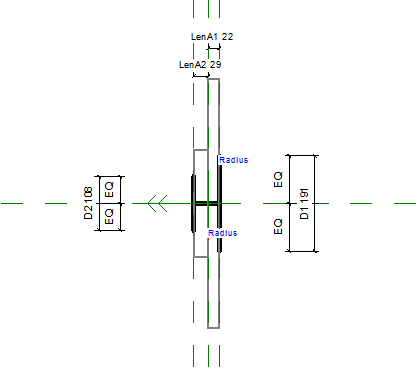

Flanschfamilie, die in einem Gerüst von Referenzebenen erstellt wurde

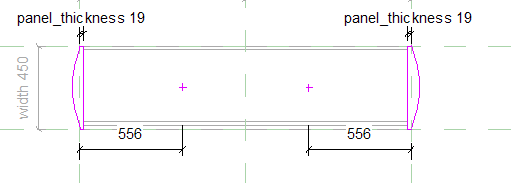

Metalldeckenfamilie, die in einem Gerüst von Referenzebenen erstellt wurde

So positionieren Sie Referenzebenen

• Klicken Sie auf Registerarte Erstellen Gruppe Bezug (Referenzebene).
• Legen Sie den Anfangs- und Endpunkt der Referenzebene fest.
• Benennen Sie die Referenzebene, damit sie auch in anderen Ansichten zu erkennen ist:
  • Wählen Sie die Referenzebene aus, und geben Sie in der Eigenschaftenpalette unter ID-Daten im Feld Name einen Namen für die Referenzebene ein.
  • Klicken Sie auf Anwenden.
