Mit dem Werkzeug Ausrichten können Sie ein oder mehrere Elemente an einem ausgewählten Element ausrichten. Dieses Werkzeug dient generell zum Ausrichten von Wänden, Trägern und Linien, kann jedoch auch für andere Elemente verwendet werden.
Die auszurichtenden Elemente können dabei vom selben Typ sein oder auch zu unterschiedlichen Familien gehören. Sie können Elemente in einer Draufsicht (2D), 3D-Ansicht oder Ansicht ausrichten.
- Ausrichten der Enden von Wänden oder Trägern an einem ausgewählten Träger, einer Linie oder einer Wand (dieser Vorgang verlängert die ausgerichteten Wände bzw. Träger).
- Ausrichten der Mittelpunkte von Wänden oder Trägern an einem ausgewählten Träger, einer Linie oder einer Wand (dieser Vorgang verschiebt die ausgerichteten Wände bzw. Träger).
- Ausrichten der Höhen von Fenstern an einer ausgewählten Linie oder Wand
- Verbinden ausgewählter Endpunkte (z. B. von Wänden) mit einer ausgewählten Linie.
Mit dem Werkzeug Ausrichten können Sie z. B.:
Beispiele

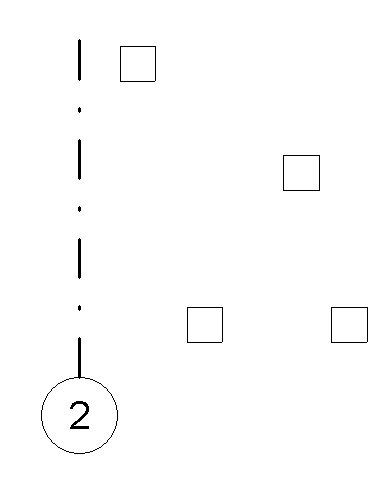

Rasterlinie und vier Stützen

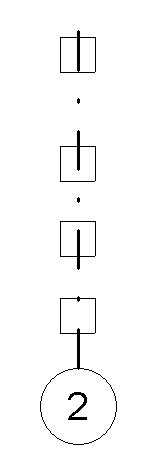

Ausrichten der Stützen an der Rasterlinie

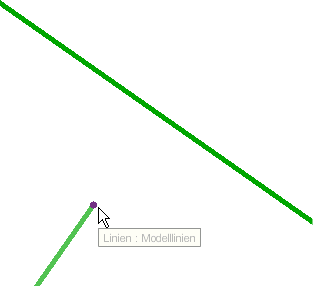

Ausgewählter Punkt, der an einem Element ausgerichtet werden soll
Mit Element verbundener Punkt
So richten Sie Elemente aus
- Klicken Sie auf Registerkarte Ändern
Gruppe Ändern
(Ausrichten). Neben dem Mauszeiger wird das Ausrichtungssymbol
angezeigt. - Wählen Sie in der Optionsleiste die gewünschten Optionen:
- Wählen Sie Mehrfaches Ausrichten, um mehrere Elemente an einem ausgewählten Element auszurichten (Alternativ können Sie mit gedrückter Strg-Taste mehrere Elemente zum Ausrichten auswählen).
- Verwenden Sie beim Ausrichten von Wänden die Option Bevorzugen, um anzugeben, wie ausgewählte Wände ausgerichtet werden sollen: an Wandkanten, Wandachsen, den Kanten oder der Achse der tragenden Schicht. (Die tragenden Optionen gelten für Wände mit mehreren Schichten.)
- Wählen Sie das Referenzelement aus (das Element, an dem die anderen Elemente ausgerichtet werden sollen).
- Wählen Sie ein oder mehrere Element(e) zum Ausrichten am Referenzelement aus. Anmerkung: Bewegen Sie vor dem Auswählen den Mauszeiger über das Element, bis der am Referenzelement auszurichtende Teil des Elements markiert ist. Klicken Sie dann darauf.
- Wenn die ausgewählten Elemente (zum späteren Verschieben) am Referenzelement ausgerichtet bleiben sollen, so klicken Sie auf das Vorhängeschloss, um die Ausrichtung zu fixieren. Wenn das Vorhängeschlosssymbol aufgrund einer zuvor ausgeführten Bearbeitung nicht angezeigt wird, klicken Sie auf Ändern und wählen das Referenzelement aus, um das Symbol wieder sichtbar zu machen.
- Zum Starten einer neuen Ausrichtung drücken Sie einmal auf die ESC-Taste.
- Um das Werkzeug Ausrichten zu beenden, drücken Sie zweimal die ESC-Taste.
