Hinzufügen eines Hinweisblocks zu einem Plan

Ein Hinweisblock (auch: Beschriftungsliste) ist eine Liste mit den Konstruktionshinweisen für eine Zeichnung. Sie können einen Hinweisblock erstellen und ihn für die Dokumentation des Gebäudemodells in einen Plan einfügen.

Sie können das Gebäudemodell auch mithilfe von Bauelementlegenden dokumentieren. Weitere Informationen finden Sie unter Hinzufügen einer Legende zu einem Plan.

So fügen Sie einem Plan einen Hinweisblock hinzu

1. Erstellen Sie im Projekt die Projektansicht, die Sie mit Beschriftungen versehen möchten.

   Weitere Informationen finden Sie unter GUID-75DFA31F-1733-48C9-9856-1F323C0AE0E4.htm#WS1A9193826455F5FF-75C1F7C3124F51CCBD1-4E50.

2. Fügen Sie der Ansicht Hinweise hinzu, und erstellen Sie den Hinweisblock.

   Weitere Informationen finden Sie unter Erstellen einer Beschriftungsliste (Hinweisblock).

3. Fügen Sie einen Plan hinzu.

   Weitere Informationen finden Sie unter Hinzufügen von Plänen.

4. Fügen Sie den Hinweisblock wie folgt in den Plan ein:
   1. Erweitern Sie im Projektbrowser Bauteillisten/Mengen.
   2. Wählen Sie den Namen des Hinweisblocks aus, ziehen Sie ihn in den Plan, und klicken Sie, um den Hinweisblock einzufügen.

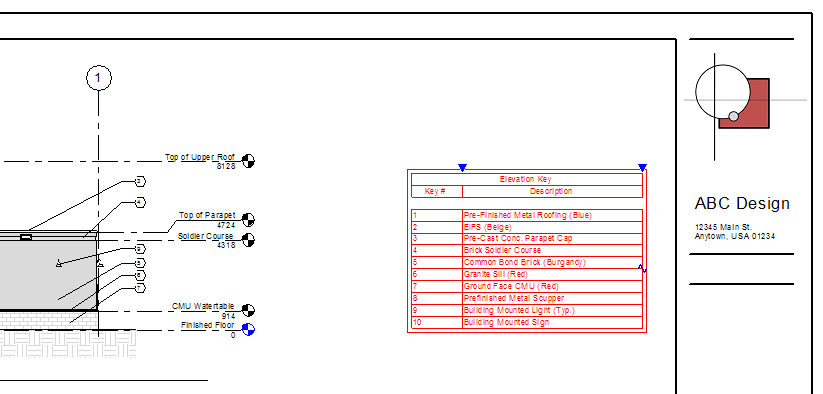

Beispiel
