Sie können Bauteilfamilien Formgriffe hinzufügen, die beim Laden der betreffenden Familie in ein Projekt angezeigt werden. Mithilfe dieser Formgriffe können Sie die Größe des Bauteils direkt im Zeichenbereich anpassen, anstatt eigens neue Familientypen im Familieneditor zu erstellen. Weitere Informationen finden Sie unter Steuerelemente und Formgriffe.

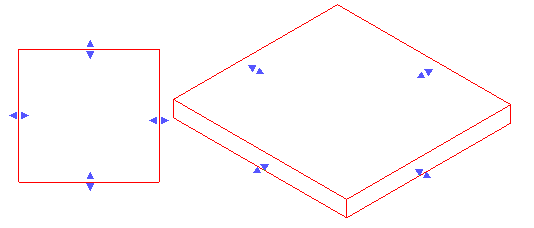

Beispiel: Allgemeines Bauteil mit hinzugefügten Formgriffen in Draufsichten und 3D-Ansichten
Um einer Bauteilfamilie Formgriffe hinzuzufügen, gehen Sie wie folgt vor:
- Fügen Sie der Familie Referenzebenen hinzu.
- Fügen Sie Geometrie hinzu, wobei die Skizze der Geometrie an den Referenzebenen ausgerichtet sein muss.
- Vergewissern Sie sich, dass der Parameter Ist eine Referenz für die Referenzebenen einen anderen Wert als Keine Referenz hat.
- Fügen Sie den Referenzebenen eine Bemaßung hinzu.
- Beschriften Sie die Bemaßung als Exemplarparameter.
- Speichern Sie die Familie, und laden Sie sie in ein Projekt. Wenn Sie das Bauteil im Zeichenbereich des Projekts auswählen, werden Formgriffe angezeigt, wo die Referenzebenen ausgerichtet und bemaßt wurden.
