Erstellen projektspezifischer Wände

1. Wählen Sie eine der folgenden Optionen:
   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Wand (Projektspezifische Wand)
   • Registerkarte Ingenieurbau Gruppe Ingenieurbau Dropdown-Liste Wand (Projektspezifische Wand)
2. Geben Sie einen Namen für den neuen projektspezifischen Wandtyp ein.

   Der Familieneditor wird geöffnet, und die vorhandene Geometrie im Gebäudemodell wird in Grau angezeigt.

3. Entwerfen Sie die Wand im Familieneditor.

   Sie können z. B. auf Registerkarte Gruppe Formen klicken und mithilfe der Werkzeuge Extrusion, Verschmelzung, Rotation, Sweep, Sweep-Verschmelzung und Abzugskörper die Geometrie der projektspezifischen Wand erstellen. Weitere Informationen finden Sie unter Erstellen von Volumen- und Abzugskörpergeometrie und Skizzieren von Elementen.

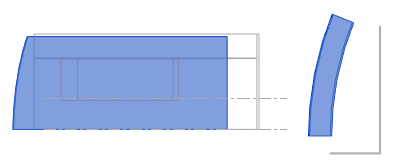

   Die folgende Abbildung zeigt eine projektspezifische Wand in einer Ansicht und in einer Draufsicht. Die übrige Geometrie im Modell wird in Halbtondarstellung angezeigt.


4. Klicken Sie auf (Modell fertig stellen).

   Die projektspezifische Wand wird im Modell angezeigt.

5. Setzen Sie die Arbeit am Entwurf des Modells in der Projektumgebung fort.
