Plattenkanten

Plattenkanten werden durch Auswahl der horizontalen Kanten von Geschossdecken eingefügt. Sie können auch Modelllinien auswählen.

1. Klicken Sie auf (Geschossdecke: Plattenkante).

   Wo befindet sich diese Funktion?

   • Registerkarte Architektur Gruppe Erstellen Dropdown-Liste Geschossdecke (Geschossdecke: Plattenkante)
2. Heben Sie horizontale Kanten von Geschossdecken hervor, und klicken Sie, um eine Deckenkante zu platzieren.

   Sie können auch auf Modelllinien klicken. Wenn Sie auf Kanten klicken, behandelt Revit LT diese Kanten als fortlaufende Deckenkante. Wenn die Deckenkantensegmente an Ecken zusammentreffen, entsteht eine Gehrung.

3. Um die aktuelle Plattenkante abzuschließen, klicken Sie auf Registerkarte Ändern | Platzieren Plattenkante Gruppe Platzierung Plattenkante neu beginnen.
4. Um mit der Erstellung einer neuen Plattenkante zu beginnen, setzen Sie den Mauszeiger auf eine andere Kante und klicken, um diese einzufügen.
5. Um die Platzierung der Plattenkanten abzuschließen, klicken Sie auf Registerkarte Ändern | Plattenkante platzieren Gruppe Auswählen Ändern.

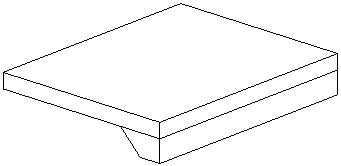

   Zu Geschossdecke hinzugefügte Platte

Tipps

• Dachrinnen können sowohl in 2D-Ansichten wie Draufsichten oder Schnittansichten als auch in 3D-Ansichten eingefügt werden. Gültige Referenzen finden Sie in der Statusleiste. Beispiel: Wenn Sie eine Plattenkante auf einer Geschossdecke platzieren, könnte die Statusleiste Folgendes enthalten: Geschossdecken : Basisgeschossdecke : Referenz.
• Wenn Sie eine Deckenkante in einem Schnitt platzieren, sollte der Mauszeiger an den Ecken der Geschossdecke positioniert sein, damit die Referenz hervorgehoben wird.
