Hinzufügen von Konsolen zu einer bestehenden tragenden Geschossdecke

1. Wählen Sie in einer Draufsicht eine tragende Geschossdecke aus.
2. Klicken Sie auf Registerkarte Ändern | Geschossdecken Gruppe Modus (Skizze bearbeiten).
3. Wählen Sie die Plattenkante aus, an der die Konsole angebracht werden soll.

4. Geben Sie in der Optionsleiste Versatzwerte für die Konsole sowohl am tragenden Betonboden als auch an der Metalldecke ein.

   Anmerkung: Die Konsole wird nur auf die ausgewählte Skizzenlinie, nicht auf die gesamte tragende Geschossdecke angewendet.
5. Wiederholen Sie die Schritte 1 bis 4 für alle Plattenkanten, für die Konsolen benötigt werden.
6. Klicken Sie auf Registerkarte Ändern | Geschossdecken > Begrenzung bearbeiten Gruppe Modus Bearbeitungsmodus beenden.

Anmerkung: Der Konsolenversatz wird relativ zur Richtung in der die Plattenkante erstellt wurde, angewendet. Dies gilt, wenn die tragende Geschossdecke durch Zeichnen von Linien oder mithilfe der Optionen Tragende Bauteile wählen oder Wände auswählen erstellt wird. In Fällen, in denen sich die Konsole innerhalb der tragenden Geschossdecke zu befinden scheint, wechseln Sie in den Skizziermodus, wählen die Kante aus und geben negative Zahlen als Kragwerte ein.

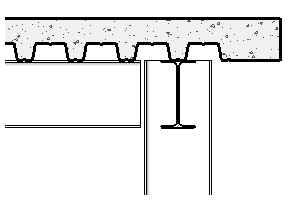

Die folgende Schnittansicht zeigt eine tragende Geschossdecke aus Beton mit einer Metalldecke. Die Betonplatte mit Konsole geht über die tragenden Bauteile hinaus.
