Nachdem Sie eine Wand platziert haben, können Sie die ursprünglichen oberen und unteren Abhängigkeiten durch Verknüpfen mit der Ober- oder Unterkante eines anderen Elements in der gleichen vertikalen Ebene überschreiben. Das andere Element kann eine Geschossdecke, ein Dach, eine Referenzebene oder eine andere Wand sein, die bzw. das sich direkt darüber oder darunter befindet. Die Höhe der Wand wird dann ggf. erhöht oder verringert, um sich an die Begrenzung des zugeordneten Elements anzupassen.

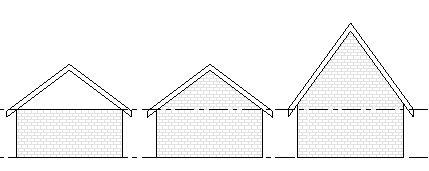

Durch das Zuordnen einer Wand zu einem anderen Element können Sie vermeiden, dass Sie das Wandprofil manuell bearbeiten müssen, sobald Ihr Entwurf sich ändert. Im folgenden Beispiel zeigt das Bild auf der linken Seite ein Dach, das auf Wänden platziert wurde, deren obere Abhängigkeit als Ebene 2 definiert wurde. Die mittlere Abbildung zeigt die Auswirkung, wenn die Wände mit dem Dach verbunden werden. Das Bild auf der rechten Seite zeigt, wie sich das Wandprofil entsprechend ändert, wenn die Neigung des zugeordneten Dachs geändert wird.
Auswirkung des Zuordnens von Wänden zu einem Dach
Die folgenden Richtlinien gelten:
- Wandoberkanten können auch mit nicht vertikalen Referenzebenen verbunden werden.
- Wenn die Wandoberkante bereits mit einer Referenzebene verbunden ist, wird sie beim Verbinden mit einer zweiten Referenzebene von der ersten getrennt.
- Sie können Wände zuordnen, die parallel in der gleichen vertikalen Ebene verlaufen, also unmittelbar oberhalb oder unterhalb voneinander.
So verbinden Sie Wände mit anderen Elementen
- Wählen Sie im Zeichenbereich ein oder mehrere Wände aus, die Sie mit anderen Elementen verbinden möchten.
- Klicken Sie auf Registerkarte Ändern | Wände
Gruppe Wand ändern
(Oberkante/Unterkante fixieren). - Klicken Sie in der Optionsleiste für Wand verbinden auf die Option Oberkante oder Unterkante.
- Wählen Sie die Elemente aus, mit der die Wand verbunden werden soll.
So trennen Sie Wände von anderen Elementen
- Wählen Sie im Zeichenbereich die zu lösenden Wände aus.
- Klicken Sie auf Registerkarte Ändern | Wände Gruppe Wand ändern
(Fixierung von Oberkante/Unterkante lösen). - Wählen Sie die einzelnen Elemente aus, von denen die Wände gelöst werden sollen. Wenn Sie die ausgewählten Wände von allen anderen Elementen gleichzeitig lösen möchten (oder Sie nicht sicher sind, welche Elemente verbunden sind), klicken Sie in der Optionsleiste auf Von allen lösen.
