- Wenn Sie für eine Wand, die in der Draufsicht nicht horizontal oder vertikal ist, eine Form festlegen, sollten Sie einen Schnitt parallel zur Wand zeichnen, bevor Sie in der entsprechenden Ansicht zeichnen. Das Dialogfeld Zu Ansicht wechseln wird angezeigt. Revit schlägt die Schnittansicht vor, da diese zur Bearbeitung der Skizze besonders geeignet ist.
- Wenn Sie das Ansichtsprofil einer mit einem anderen Element verbundenen Wand bearbeiten, nimmt die Wand vorübergehend wieder die ursprüngliche Form und Höhe an. Beispiel: Das Profil einer mit einem Dach verbundenen Wand nimmt die nicht verknüpfte Höhe an, bevor es mit dem Dach verbunden wird. Es kann daher sein, dass die Wand nicht die richtige Höhe hat und Sie das Ansichtsprofil nicht bearbeiten können. Klicken Sie zum Ändern der nicht verknüpften Höhe auf die Eigenschaftenpalette.
Denken Sie bei der Bearbeitung des Ansichtsprofils daran, dass nach Fertigstellen der Skizze die Ober- und Unterkante der Wand nur dort fixiert werden, wo horizontale Linien mit den Referenzebenen der Skizze zusammenfallen.

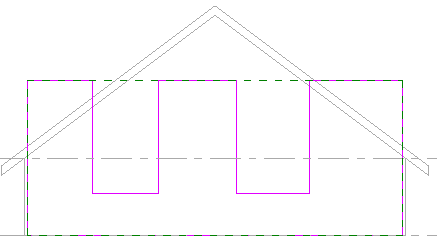

Beispiel für das skizzierte Profil. Beachten Sie die oberen Skizzenlinien, die mit den Referenzebenen zusammenfallen.

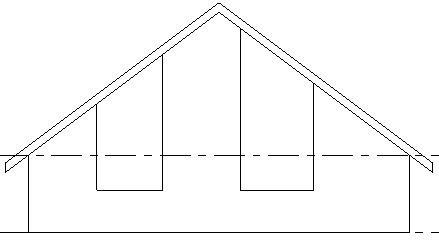

Fertige, mit dem Dach verbundene Wand. Die nicht zusammenfallenden horizontalen Linien in der Skizze wurden nicht verbunden.
