Platzieren von Linienlasten auf geneigtem Rahmen

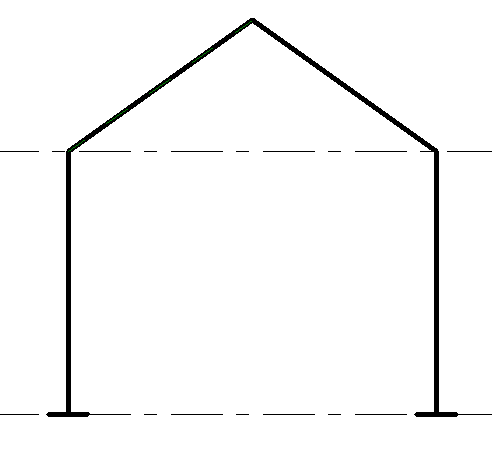

In diesem Beispiel wird wie abgebildet ein geneigter Rahmen verwendet.

Einrichten der Arbeitsebene

Hinzufügen einer Linienlast zur Neigung mithilfe der aktuellen Arbeitsebene

Fügen Sie eine Linienlast im rechten Winkel zum vertikalen Rahmenelement mit der Option Abhängige Linienlast hinzu.

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Arbeitsebene Referenzebene.
2. Zeichnen Sie wie abgebildet eine Referenzebene.

3. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Arbeitsebene Festlegen.
4. Wählen Sie im Dialogfeld Arbeitsebene die Option Ebene auswählen.
5. Wählen Sie im Zeichenbereich die Referenzebene aus. Die Arbeitsebene hat jetzt den gleichen Winkel wie die Rahmenneigung.

6. Klicken Sie auf Registerkarte Tragwerkseinstellungen Gruppe Lasten Lasten.
7. Klicken Sie auf Registerkarte Ändern | Platzieren Lasten Gruppe Lasten Linienlast.
8. Wählen Sie auf der Eigenschaftenpalette einen Wert für Lastfall aus. Informationen zum Lastfall finden Sie unter Hinzufügen von Lastfällen oder Lasten und Kräften.
9. Wählen Sie für den Parameter Lokales Koordinatensystem den Wert Arbeitsebene.
10. Zeichnen Sie die Linienlast wie folgt:
    • Wählen Sie den Endpunkt des Elements, das sich an der Basis der Neigung befindet.
    • Wählen Sie den Endpunkt des Elements, das sich oben an der Neigung befindet.

11. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Arbeitsebene Festlegen.
12. Wählen Sie im Dialogfeld Arbeitsebene die Option Ebene auswählen.
13. Wählen Sie die neue Referenzebene aus.
14. Klicken Sie auf Registerkarte Tragwerkseinstellungen Gruppe Lasten Lasten.
15. Klicken Sie auf Registerkarte Ändern | Platzieren Lasten Gruppe Lasten Abhängige Linienlast.
16. Geben Sie auf der Eigenschaftenpalette einen Wert für Lastfall ein. Informationen zum Lastfall finden Sie unter Hinzufügen von Lastfällen oder Lasten und Kräften.
17. Wählen Sie einen Wert für Lokales Koordinatensystem.
18. Wählen Sie das vertikale Element.

    Die Linienlast wird im rechten Winkel zum vertikalen Element in positiver x-Richtung hinzugefügt und mithilfe der Arbeitsebene des Basisbauteils erstellt.
