Für die Analyse der überschlägigen Heiz- und Kühllast muss unter allen Umständen das gesamte Gebäudevolumen berücksichtigt werden. Dazu gehören auch Bereiche, die Hohlräume, Schächte und Aussparungen enthalten. Diese kleinen Räume fallen in drei Kategorien:

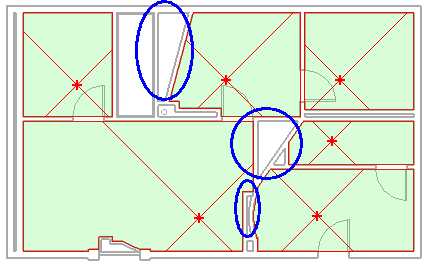

- Asymmetrische Bereiche sind nicht durch parallel verlaufende raumbegrenzende Bauteile begrenzt. Diese Bereiche sind oft dreieckig oder durch gebogene Wände begrenzt.
Wenn in solchen Bereichen ein Raum platziert wird, werden Flächen, die an andere Räume angrenzen, als Innenflächen interpretiert. Wird in solchen Bereichen kein Raum platziert, bestimmt der Parameter Funktion des Typs der Wand, die den Bereich begrenzt, ob die Oberflächen als innen- oder Außenflächen interpretiert werden. Für die Funktionen Innen und Kern-Schachtöffnung wird die Oberfläche als Innenfläche interpretiert. Für die Funktionen Außen, Fundament, Stützend oder Untersicht wird die Fläche als Außenfläche interpretiert.
- Polygonnetze sind schmale, durch parallele raumbegrenzende Bauteile im Gebäudeinneren begrenzte Bereiche. Revit nimmt das Volumen von Polygonnetzen in das Volumen angrenzender MEP-Räume auf, wenn die folgenden Bedingungen erfüllt sind:
- Der Bereich ist von gleichartigen parallelen raumbegrenzenden Bauteilen umgeben.
- Die Breite des Bereichs ist kleiner oder gleich dem für den Parameter Polygonnetztoleranz im Dialogfeld Energieanalyse angegebenen Wert.
- In den angrenzenden Räumen auf beiden Seiten des Bereichs wurden MEP-Raumbauteile platziert.

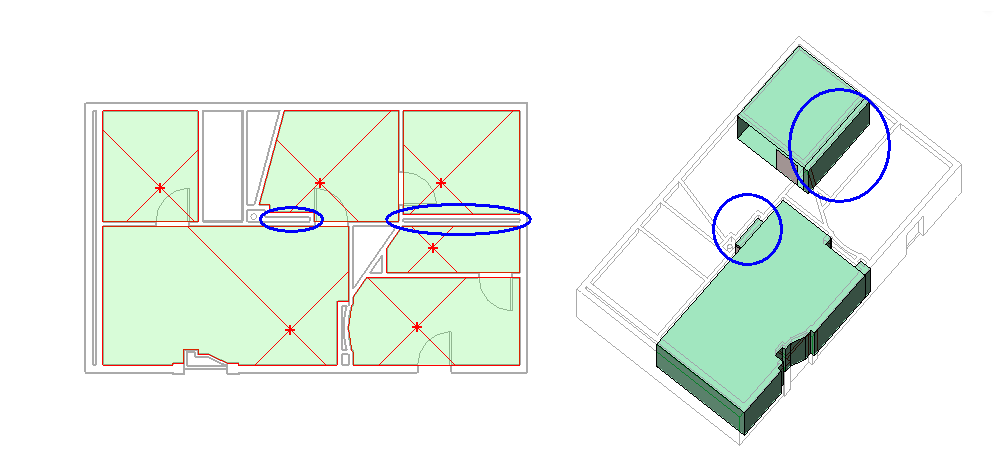

In der folgenden Abbildung sind mehrere nicht definierte Räume (Hohlräume, Schächte und Aussparungen) vorhanden; es können jedoch nur die eingekreisten Polygonnetze im Modell automatisch in Volumenberechnungen für die Analyse der überschlägigen Heiz- und Kühllast aufgenommen werden.
Revit nimmt automatisch das Volumen der Polygonnetze in das Volumen eines der angrenzenden Haupträume auf. Für die Polygonnetze müssen MEP-Raumbauteile in den angrenzenden Räumen auf beiden Seiten vorhanden sein. In der Abbildung oben gilt der schmale Raum ganz links nicht als Polygonnetz.
Wie im Berechnungsmodell rechts zu erkennen ist, wird das Volumen für die Polygonnetze mit dem Volumen jeweils eines angrenzenden MEP-Raums zusammengeführt. Der Raum in der Mitte des Modells wird so aufgeteilt, dass nur das Volumen zwischen den gleichartigen parallelen Wänden als Polygonnetz erkannt wird. Nur das Volumen für den Teil des Raums, der der Polygonnetztoleranz entspricht, wird dem Volumen des größeren (angrenzenden) Raums hinzugefügt. Das Berechnungsmodell auf der rechten Seite zeigt, wie der Raum geteilt wird. Häufig ist es einfacher, die Eigenschaft Raumbegrenzung für eine Wand zu deaktivieren, als davon auszugehen, dass Polygonnetze automatisch erkannt und in Volumenberechnungen aufgenommen werden.
Anmerkung: Das Volumen für Polygonnetze wird bei der Analyse der überschlägigen Heiz- und Kühllast entweder mithilfe des integrierten Werkzeugs oder durch Exportieren des Projekts in eine gbXML-Datei berechnet.Die inneren raumbegrenzenden Bauteile von Polygonnetzen werden als Innenflächen betrachtet. Bei Polygonnetzen sind keine MEP-Raumbauteile vorhanden. Für diese Räume wird daher keine Schattierung in Draufsichten oder Schnittansichten angezeigt. Jedoch werden Polygonnetze im Dialogfeld Überschlägige Heiz- und Kühllast als Bestandteil des angrenzenden MEP-Raums im Berechnungsmodell angezeigt, und das Volumen für Polygonnetze wird bei der Analyse der überschlägigen Heiz- und Kühllast berechnet.
Tipp: Der Parameter Polygonnetztoleranz ist eine Energiedateneigenschaft (Registerkarte Verwalten
Gruppe Einstellungen

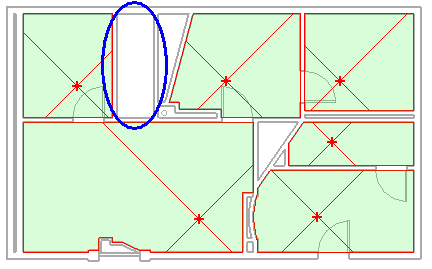

Projektinformationen, dann für Energieeinstellungen auf Bearbeiten klicken). - Symmetrische Räume sind MEP-Räume, die vollständig von parallelen raumbegrenzenden Bauteilen begrenzt sind, wobei der Abstand zwischen deren Achsen jedoch den Wert der Polygonnetztoleranz überschreitet.
Wenn in solchen Bereichen ein Raum platziert wird, werden Flächen, die an andere Räume angrenzen, als Innenflächen interpretiert. Wird in solchen Bereichen kein Raum platziert, bestimmt der Parameter Funktion des Typs der Wand, die den Bereich begrenzt, ob die Oberflächen als innen- oder Außenflächen interpretiert werden. Für die Funktionen Innen und Kern-Schachtöffnung wird die Oberfläche als Innenfläche interpretiert. Für die Funktionen Außen, Fundament, Stützend oder Untersicht wird die Fläche als Außenfläche interpretiert.
