Ausrichten von Ansichtstiteln auf einem Plan

Wenn Sie die Ansichten in einem Plan anordnern, können Sie ihre Titel ausrichten. Die Ausrichtung für die Ansichtstitel bleibt erhalten, auch wenn Sie die Größe der Ansichtsfenster ändern.

Anmerkung: Mit diesem Verfahren können zwar Ansichten, aber keine Bauteillisten in Plänen ausgerichtet werden.

So richten Sie Ansichten in einem Plan aus

1. Fügen Sie einem Plan in einem Projekt zwei oder mehr Ansichten hinzu.

   Weitere Informationen erhalten Sie unter Hinzufügen von Ansichten zu Plänen.

2. Ziehen Sie eine Ansicht an die gewünschte Position im Plan.
3. Ändern Sie bei Bedarf die Länge der horizontalen Linie im Ansichtstitel.

   Weitere Informationen erhalten Sie unter Ändern eines Ansichtstitels auf einem Plan.

4. Ziehen Sie den zweiten Plan an die gewünschte Stelle.

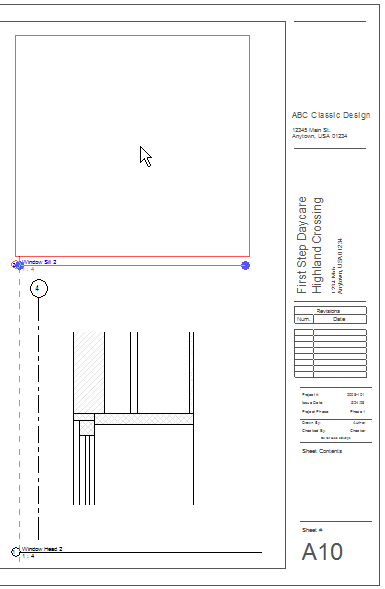

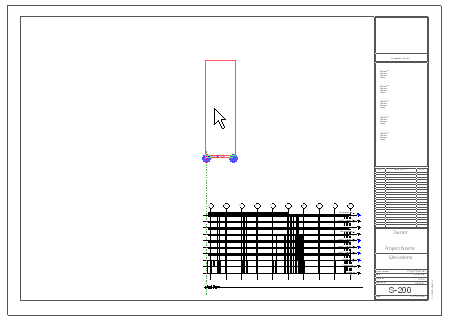

   Wenn der Ansichtstitel des zweiten Plans horizontal oder vertikal am Ansichtstitel des ersten ausgerichtet ist, wird in Revit eine gestrichelte Linie angezeigt.

   Beispiel




   Beispiel


5. (Optional) Sperren Sie die Position der Ansichten im Plan.

   Weitere Informationen erhalten Sie unter Sperren der Position einer Ansicht in einem Plan.
