Raumoptionskonflikt

Problem: Diese oder eine ähnliche Meldung wird in einer Zeichnung angezeigt, wenn ein Konflikt zwischen Räumen in der Basisvorlage und Räumen in der sekundären Entwurfsoption auftritt.

Wenn beispielsweise die Basisvorlage bereits Räume enthält und Sie den entsprechenden Bereich in einer Entwurfsoption ebenfalls mit Räumen versehen, können die Grenzen der Räume in der Basisvorlage sich mit den Grenzen der Räume in der Entwurfsoption überschneiden.

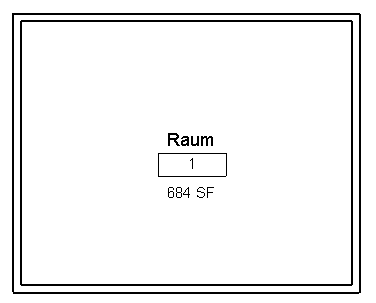

Beispiel: Angenommen, die Basisvorlage enthält folgenden Raum.

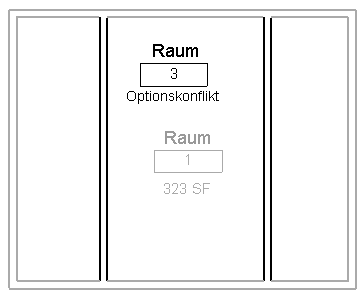

Wenn Sie einer Entwurfsoption einen Raum hinzufügen, wird darin auf einen Optionskonflikt hingewiesen.

Anmerkung: Wenn Sie eine Raumliste erstellt haben, wird auf dem Plan in der Spalte Raumfläche ebenfalls ein Optionskonflikt angezeigt.

Um die Ursache des Optionskonflikts festzustellen, wählen Sie in der Draufsicht die Raumbeschriftung oder in einer Raumliste eine Zelle in einer Zeile mit einem Konflikt. Klicken Sie auf Registerkarte Ändern | Raumbeschriftungen Gruppe Warnungen (Zugehörige Warnungen anzeigen). Ein Warndialogfeld wird angezeigt. Sie können es erweitern, um mehr Informationen zum Konflikt und zu Lösungsmöglichkeiten zu erhalten.

Lösung: In den meisten Fällen können Sie Optionskonflikte bei Räumen beheben, indem Sie den störenden Raum aus der Basisvorlage in den Entwurfsauswahlsatz aufnehmen. Dadurch wird der Raum aus der Basisvorlage entfernt und der Konflikt gelöst. Weitere Informationen finden Sie unter Verschieben von Elementen von der Basisvorlage zu einem Entwurfsauswahlsatz.
