Aufteilen einer Ansicht zwischen mehreren Plänen

Sehr große Ansichten finden möglicherweise nicht in einem einzigen Plan Platz. In diesem Fall müssen Sie mehrere Pläne für die betreffende Ansicht erstellen, diese in mehrere Teile teilen und jeden davon in einem eigenen Plan anzeigen. Eine Ansicht könnte auch zu hoch oder zu breit für einen Plan sein, und Teile der Ansicht sollen eventuell im selben Plan nebeneinander angezeigt werden.

Verwenden Sie in solchen Fällen abhängige Ansichten wie folgt:

So verteilen Sie eine Ansicht auf mehrere Pläne

Erstellen Sie im Projekt die Ansicht, die in mehrere Teile geteilt werden muss, und bereiten Sie sie vor.
Fügen Sie alle benötigten Beschriftungen, Details, Bemaßungen und sonstigen Informationen hinzu. Weitere Informationen erhalten Sie unter Dokumentieren und Präsentieren des Projekts.
Erstellen Sie abhängige Ansichten.
Weitere Informationen erhalten Sie unter Erstellen abhängiger Ansichten.
- Legen Sie in jeder abhängigen Ansicht mithilfe eines Zuschneidebereichs den in dieser Ansicht anzuzeigenden Teil des Modells und die einzubeziehenden Beschriftungen fest. Sind in einer abhängigen Ansicht unerwünschte Beschriftungen oder Modellelemente zu sehen, klicken Sie mit der rechten Maustaste darauf und wählen In Ansicht ausblenden Elemente.
- Fügen Sie in der primären Ansicht Anpassungslinien hinzu, um anzuzeigen, wo diese geteilt wird.
  Weitere Informationen erhalten Sie unter Hinzufügen von Anpassungslinien für abhängige Ansichten.
Erstellen Sie die Pläne, in die die abhängigen Ansichten eingefügt werden sollen.
Weitere Informationen erhalten Sie unter Hinzufügen von Plänen.
Fügen Sie die abhängigen Ansichten in die dazugehörigen Pläne ein.
Weitere Informationen erhalten Sie unter Hinzufügen von Ansichten zu Plänen.
(Optional) Fügen Sie der primären Ansicht Ansichtsreferenzen hinzu.
Diese Referenzen geben an, in welchem Plan die abhängigen Ansichten jeweils angezeigt werden. Anweisungen finden Sie unter Navigieren in primären und abhängigen Ansichten.

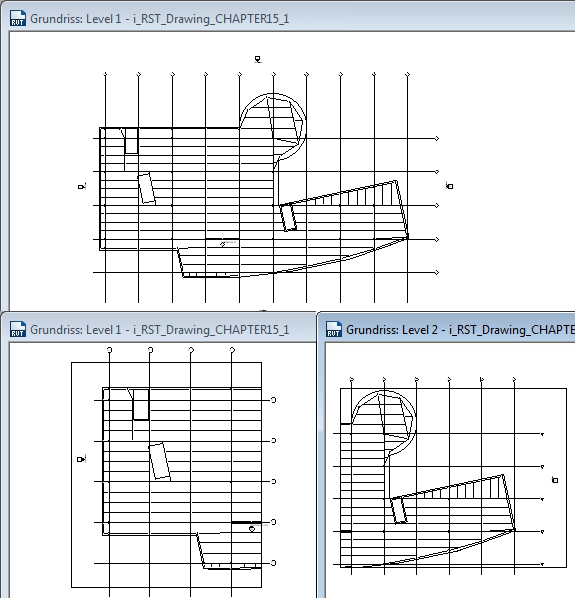

Beispiel

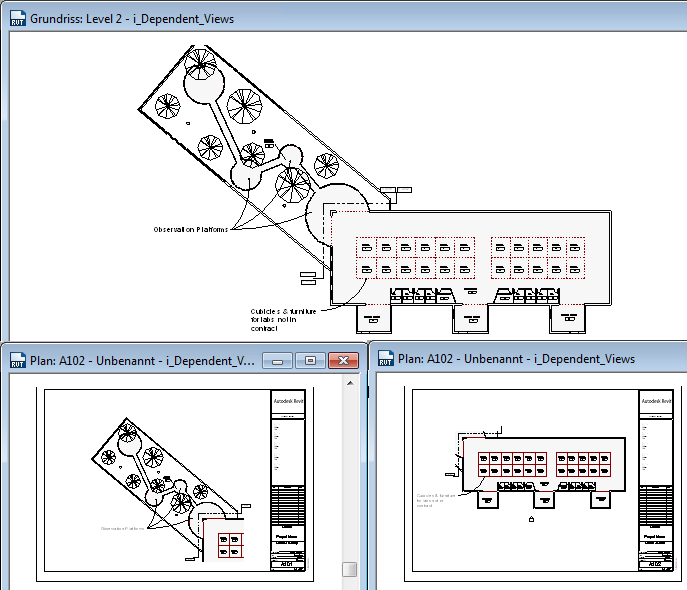

Beispiel
