Parameter für segmentiertes Berechnungsmodell

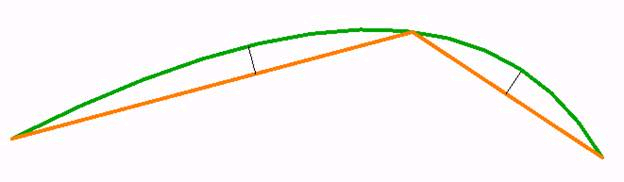

Discretized-Maximalversatz: Dieser Parameter begrenzt den Abstand zwischen einer glatten Kurve und einem Liniensegment. Im Beispiel unten überschreitet der Abstand zwischen den orangefarbenen und grünen Linien unten niemals den mit diesem Parameter eingestellten Wert.

Näherungswert für Kurve: Wenn dieser Parameter gewählt wird, erstellt Revit Segmente, die auf den beiden Werten für Discretized-Maximalversatz und Hard-Points verwenden basieren.

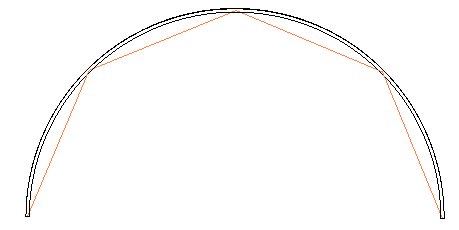

Berechnungsmodell eines gekrümmten Trägers mit gewähltem Parameter Näherungswert für Kurve.

Hard-Points verwenden - Hard-Points sind die Stellen auf dem gekrümmten Träger, an denen andere Tragwerkselemente ihn berühren. Durch Auswahl dieses Parameters wird erzwungen, dass im segmentierten Berechnungsmodell Knotenpunkte an den Enden dieser anderen, mit dem gekrümmten Träger verbundenen Elemente angezeigt werden. Wenn Sie diesen Parameter deaktivieren, können die Berechnungsmodelle von Trägern, die mit den segmentierten gekrümmten Trägern verbunden sind, verlängert bzw. gekürzt werden, um das segmentierte Modell zu erreichen. Dies kann zu ungenauen Ergebnissen führen.

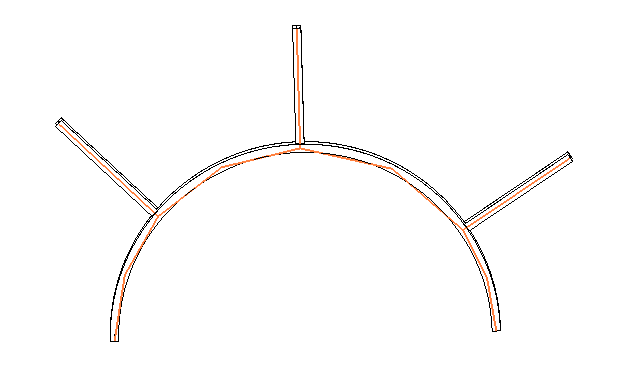

Berechnungsmodell eines gekrümmten Trägers mit Hard-Points
