Sie können die Ergebnisse für einen ausgewählten Lastfall, eine ausgewählte Lastkombination oder eine Hüllkurve eines vordefinierten Lastfalls anzeigen.
Ergebnistypen für statische Berechnung
- Auflagerkräfte
- Kräfte (Fx, Fy und Fz)
- Momente (Mx, My, Mz)
- Verschiebungen (UX, UY, UZ)
- Drehungen (RX, RY, RZ)
- Ergebnisse für (Träger, Stützen und Streben)
- Kräfte: Fx, Fy und Fz
- Momente: Mx, My, Mz
- Verschiebungen (UX, UY, UZ)
- Spannungen: Extreme Normalspannungen, axiale Spannungen (nur Kraft), extremen Biegespannungen (nur Moment)
- Ergebnisse für Platten (Oberflächenelemente), z. B. Wände, Geschossdecken und Fundamentplatten
- Kräfte: Nxx (Membrankraft), Nyy (Membrankraft), Qxx (Querkraft) und Qyy (Querkraft)
- Momente: Mxx und Myy
- Verschiebungen: (UX, UY, UZ).
- Spannungen: Sxx (absolutes Maximum), Sxy (absolutes Maximum), Syy (absolutes Maximum), Txx (Schub - mittlere Schicht) und Tyy (Schub - mittlere Schicht)
- Verformung
Anmerkung: Für Platten können Sie immer nur ein Ergebnis gleichzeitig anzeigen.

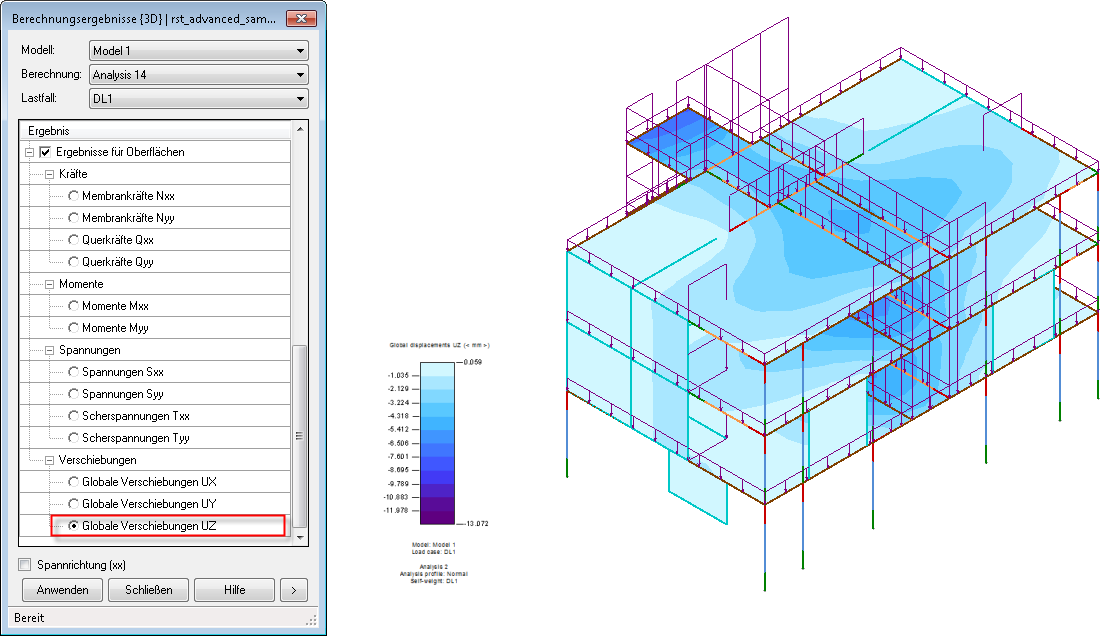

Beispiel für globale Verschiebungen in der 3D-Berechnungsansicht
