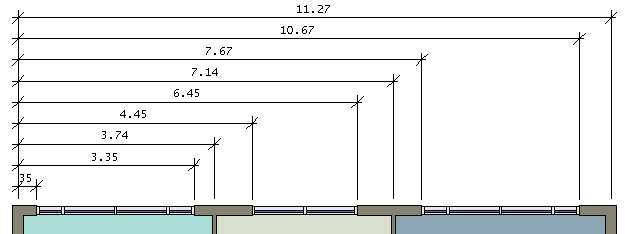

NC-Bemaßungen sind mehrere Bemaßungen, die von derselben Basislinie aus gemessen werden.

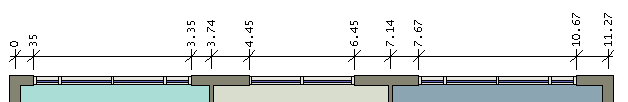

Koordinatenbemaßungen messen den lotrechten Abstand von einem "Bezug" genannten Ursprungspunkt zu einem Element. Diese Bemaßungen verhindern ein Eskalieren von Fehlern, indem sie dafür sorgen, dass der Abstand der Objekte zum Referenzpunkt präzise eingehalten wird.
Sie können NC- und Koordinatenbemaßungen für lineare Bemaßungsstile erstellen. Zu linearen Bemaßungsstilen gehören ausgerichtete, horizontale und vertikale Bemaßungen. Um eine NC- oder Koordinatenbemaßung für diese linearen Bemaßungsstile zu erstellen, müssen Sie den Parameter Maßkettentyp bearbeiten. Da es sich um einen Typenparameter handelt, empfiehlt es sich, einen neuen linearen Stil für NC- oder Koordinatenbemaßungen zu erstellen, damit die durchgehenden Bemaßungen im Projekt nicht betroffen sind, wenn Sie den Parameter bearbeiten.
NC- und Koordinatenbemaßungen werden in CAD-Formate exportiert.
