Verbindungen von Betongeometrie

Betonelemente werden ohne Ihr Eingreifen automatisch miteinander verbunden. Sie werden im Projekt in allen Ansichten wie zu erwarten als ein einziger Körper angezeigt. Wenn sie verbunden sind, können die einzelnen Elemente weiterhin innerhalb normaler Bereiche und Grenzen bearbeitet und verschoben werden.

Anmerkung: Wenn das Werkzeug Geometrieverbindung aufheben verwendet wird (siehe Aufheben der Verbindung von Geometrien), wird die automatische Verbindung der Elemente deaktiviert. Verwenden Sie das Werkzeug Geometrie verbinden (siehe Aufheben der Verbindung von Geometrien), um die automatische Verbindung von Betongeometrie wieder zu aktivieren.

Beispiele verbundener Betonelemente
3D-Ansicht von 2 Trägern und einer Stützenverbindung		Querschnitt der Verbindung einer Stütze und eines Trägers

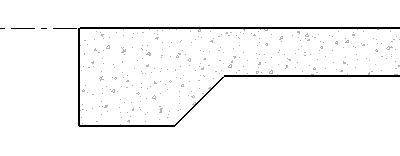

Querschnitt der Verbindung einer tragenden Geschossdecke und einer Deckenkante

Betonträger können nur auf diese Weise verbunden werden, wenn sie eine der folgenden Eigenschaften aufweisen. Andernfalls verhalten sie sich wie in früheren Versionen und müssen manuell verbunden werden.

• Rechteckige Querschnitte mit Rotationsmöglichkeiten um 0, 90, 180 oder 270 Grad
• Trapez-, T- oder I-förmige Querschnitte mit Rotationsmöglichkeit um 0 Grad

Darüber hinaus gelten die folgenden Einschränkungen für Verbindungen:

• Für Elemente, die neu zu einer Verbindung hinzukommen, werden keine Formgriffe angezeigt.
• Änderungen an Typenparametern bewirken nicht automatisch eine Aktualisierung der Verbindungsgeometrie von Betonteilen.

Betonelemente mit Bewehrung nutzen bei einer Verbindung auch ihre Überdeckungsreferenzen gemeinsam. Weitere Informationen erhalten Sie unter Bewehrungsüberdeckung.
