Ändern des Arbeitsebenenrasters

Bei der Verwendung einer Arbeitsebene können Sie deren Raster wie folgt ändern:

• Ändern des Rasterabstands
• Anpassen der Rastergröße und Verschieben des Rasters
• Drehen des Rasters

So ändern Sie das Raster der Arbeitsebene

1. Falls erforderlich, klicken Sie auf (Anzeigen), um die Arbeitsebene anzuzeigen.

   Wo befindet sich diese Funktion?

   • Registerkarte Architektur Gruppe Arbeitsebene (Anzeigen)
   • Registerkarte Ingenieurbau Gruppe Arbeitsebene (Anzeigen)
   • Registerkarte Gebäudetechnik Gruppe Arbeitsebene (Anzeigen)
   • Familieneditor: Registerkarte Erstellen Gruppe Arbeitsebene (Anzeigen)
2. Wählen Sie die Arbeitsebene aus.
   Anmerkung: Klicken Sie auf die Kante der Arbeitsebene, um sie auszuwählen.
3. Sie haben folgende Möglichkeiten:

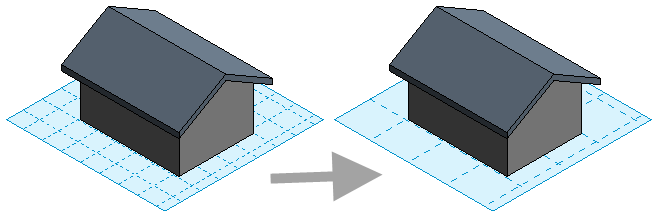

   • Ändern des Rasterabstands: Geben Sie in der Optionsleiste unter Abstand den gewünschten Wert für den Abstand zwischen den Rasterlinien ein.

   • Anpassen der Rastergröße und Verschieben des Rasters: Zum Verschieben des Rasters ziehen Sie eine seiner Kanten. Um seine Größe zu ändern, ziehen Sie die Formgriffe.

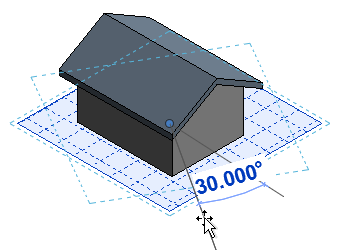

   • Drehen des Rasters: Klicken Sie auf Registerkarte Ändern | Arbeitsebenenraster Gruppe Ändern (Drehen), und drehen Sie das Raster. Vollständige Anweisungen finden Sie unter Drehen von Elementen.


Drehen des Rasters

Beim Drehen eines Arbeitsebenenrasters wirkt sich die neue Ausrichtung auf die Platzierung der Bauteile und auf die Option zum Zeichnen von Rechtecken für Wände und Linien aus. Beispiel: Wenn Sie das Arbeitsebenenraster drehen und dann ein Bauteil platzieren, ist das Bauteil in dieselbe Richtung ausgerichtet wie das Arbeitsebenenraster. Wenn Sie mit der Option Rechteck eine Kette von Wänden erstellen, kann diese nur in der Ausrichtung des Arbeitsebenenrasters erstellt werden.
