Freie Punkte

Freie Punkte werden im Gegensatz zu geometriesteuernden und basisbauteilabhängigen Punkten auf Arbeitsebenen platziert. Wenn freie Punkte ausgewählt werden, werden 3D-Steuerelemente angezeigt, die Punkte können beliebig im 3D-Arbeitsraum verschoben werden, und die Referenz der Punkte zu der Ebene, auf der sie platziert wurden, bleibt erhalten.

So platzieren Sie Punkte auf einer Arbeitsebene

  1. Falls Sie in der z-Achse arbeiten, öffnen Sie die 3D-Ansicht, in der Sie arbeiten möchten, andernfalls öffnen Sie eine Grundrissansicht.
  2. Wenn Sie in einer 3D-Ansicht arbeiten, wählen Sie im Zeichenbereich der Umgebung für Konzeptentwürfe eine Arbeitsebene aus.
  3. Klicken Sie auf Registerkarte Erstellen Gruppe Zeichnen (Punktelement).
  4. Klicken Sie auf Registerkarte Ändern | Linien Gruppe Zeichnen (Auf Arbeitsebene zeichnen).
  5. Wenn Sie in Schritt 2 keine Arbeitsebene gewählt haben, wählen Sie in der Optionsleiste die gewünschte Arbeitsebene aus der Liste Platzierungsebene.

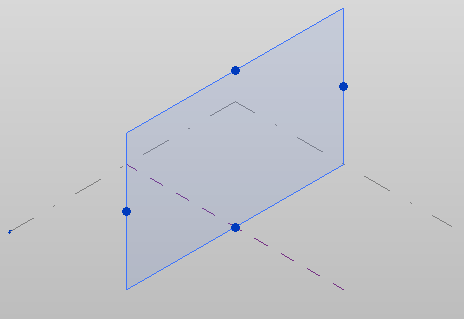

  6. Platzieren Sie die Punkte entlang der Arbeitsebene.
  7. Wenn Sie alle Punkte platziert haben, klicken Sie auf Registerkarte Ändern | Linien Gruppe Auswählen Ändern.

Die freien Punkte können bei Bedarf neu positioniert werden.
