Verwenden Sie diese Methode zum Erstellen einer geneigten Oberfläche auf den folgenden Elementen:
- Untersichten
- Geschossdecken
- Tragende Geschossdecken
- Decken
Informationen zum Erstellen eines geneigten Dachs finden Sie unter Dachneigung.
Für die Neigung einer Sohle verwenden Sie einen Neigungspfeil.

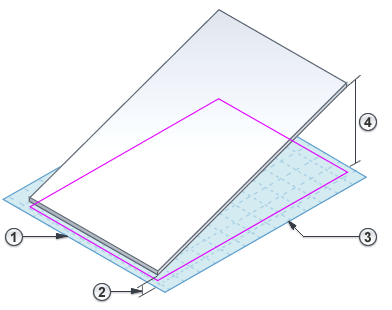

So erstellen Sie eine geneigte Oberfläche
- Wenn Sie sich nicht bereits im Skizziermodus befinden, wählen Sie das Element in einer Draufsicht aus und klicken auf Registerkarte Ändern | <Elemente>
Gruppe Modus
(Grenze/Grundfläche/Skizze bearbeiten). - Wählen Sie eine Linie aus, und geben Sie in der Eigenschaftenpalette die folgenden Werte ein:
- Wählen Sie Definiert die konstante Höhe.
- Geben Sie Werte für Ebene
und Versatz von Basis
an.
- Wählen Sie eine parallele Begrenzungslinie, und legen Sie auf dieselbe Weise die Eigenschaften für Ebene
und Versatz von Basis
fest.
- Klicken Sie in der Multifunktionsleiste auf
bearbeiten (Bearbeitungsmodus beenden).
Um die resultierende geneigte Oberfläche anzuzeigen, öffnen Sie eine 3D-Ansicht oder eine Schnittansicht.
