Äußere und innere Dämmung für Luftkanalsysteme

Sie können Luftkanälen äußere und innere Dämmung hinzufügen.

So fügen Luftkanälen Dämmung hinzu

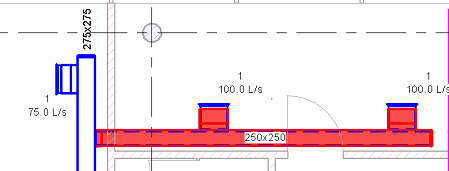

1. Wählen Sie im Zeichenbereich die Luftkanäle aus, und schließen Sie mithilfe von Filtern diejenigen Elemente aus, die keine Luftkanalsegmente, Formteile oder Flexkanäle sind.
   Tipp: Um alle Luftkanäle in einem System mit Dämmung zu versehen, markieren Sie ein Bauteil im System, drücken Sie die Tabulatortaste, bis alle Bauteile des Systems ausgewählt sind, und klicken Sie, um alle Bauteile auszuwählen. Anschließend können Sie mithilfe des Werkzeugs Filter die Auswahl auf Luftkanalsegmente, Formteile oder Flexkanäle beschränken, bevor Sie die Dämmung hinzufügen.
2. Klicken Sie auf Registerkarte Ändern | Luftkanal Gruppe Luftkanaldämmung außen (Luftkanaldämmung hinzufügen).
3. Wählen Sie im Dialogfeld Luftkanaldämmung außen hinzufügen den gewünschten Dämmungstyp, und geben Sie die gewünschte Stärke ein.
   Tipp: Um die Typeneigenschaften für die Dämmung zu ändern, klicken Sie auf Typ bearbeiten.
4. Klicken Sie auf OK.

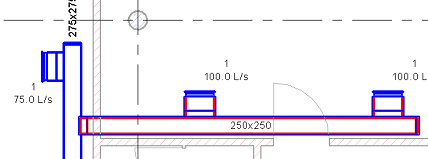

   Anmerkung: Kollisionsprüfung: Erkennt Kollisionen, die durch Hinzufügen von Dämmung zum Luftkanalsystem verursacht werden.

So bearbeiten Sie die Dämmung von Luftkanalsystemen

1. Wählen Sie im Zeichenbereich die Luftkanäle, die Sie bearbeiten möchten.
2. Klicken Sie auf Registerkarte Ändern | Luftkanal Gruppe Luftkanaldämmung außen (Dämmung bearbeiten).
3. Legen Sie in der Eigenschaftenpalette die Dämmungsstärke außen fest, und klicken Sie auf Anwenden.
   Tipp: Um die Typeneigenschaften für die Dämmung zu ändern, klicken Sie auf Typ bearbeiten.

So entfernen Sie Dämmung aus Luftkanalsystemen

So fügen Sie Luftkanälen Dämmung innen hinzu, bearbeiten oder entfernen sie

1. Wählen Sie im Zeichenbereich die Luftkanäle, die Sie bearbeiten möchten.
2. Klicken Sie auf Registerkarte Ändern | Luftkanal Gruppe Luftkanaldämmung außen (Luftkanaldämmung außen entfernen), und klicken Sie im Bestätigungsdialogfeld auf Ja.

Führen Sie die zuvor beschriebenen Schritte aus, und verwenden Sie die Befehle der Gruppe Luftkanaldämmung innen auf der Multifunktionsleiste.
