Anmerkung: Bevor eine Tragwerksansicht eingefügt werden kann, muss sich ein Raster in der Ansicht befinden. Informationen zum Zeichnen eines Rasters finden Sie unter Raster.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Erstellen Dropdown-Liste Ansicht
(Tragwerksansicht). - Wählen Sie in der Optionsleiste einen Ansichtsmaßstab.
- (Optional) Wählen Sie in der Typenwahl einen Ansichtstyp in der Liste, oder klicken Sie auf Typ bearbeiten, um einen bestehenden Ansichtstyp zu ändern, oder auf Erstellen, um einen neuen zu erstellen.

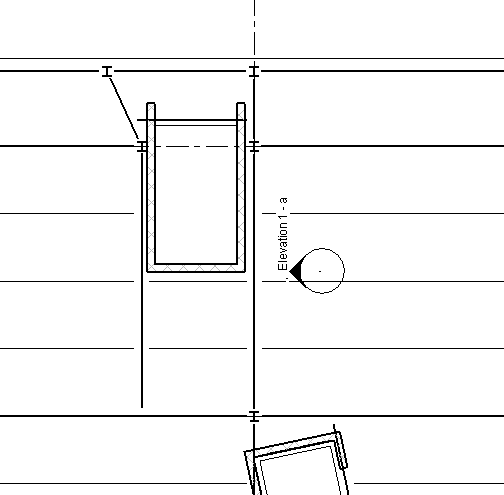

- Platzieren Sie das Symbol der Tragwerksansicht senkrecht zur gewählten Rasterlinie in der Blickrichtung, die angezeigt werden soll.
- Drücken Sie die Esc-Taste, um den Vorgang abzuschließen.
- Doppelklicken Sie auf die Pfeilspitze des Ansichtssymbols, um die Tragwerksansicht zu öffnen.
Die Ansicht bietet die gesamte Höhe des Bereichs entlang der Arbeitsebene des Rasters bzw. der Referenzebene. Die Ansicht ist durch das umgebende Raster oder die Grenzen der Referenzebene eingeschränkt.
