Der Parameter Teiletyp bietet zusätzliche Unterklassifizierungen für eine Familienkategorie und legt das Verhalten der Teile in der Familie fest. Der Teiletyp dient zwei Funktionen:
- Beschränken der Möglichkeiten zum Ersetzen, sodass ein bestimmtes Teil nur durch ein ähnliches Teil in einem ein Gebäudeprojekt ersetzt werden kann. Im Allgemeinen können Sie mit der Typenwahl eine Familie einer Kategorie durch eine beliebige andere Familie derselben Kategorie ersetzen. Dies ist jedoch in manchen Fällen nicht empfehlenswert. Dies gilt beispielsweise für Formteile: Ein Kreuzstück kann nicht durch einen Übergang ersetzt werden. Deshalb verfügt die Typenwahl von Revit über eine integrierte Filterung.
- Bestimmen der Familie des Teiletyps. In Revit ist die ASHRAE-Datenbank für Luftkanalformteile Version 5.00.00 integriert. Dies ermöglicht es, Formteilverluste anhand einer Verlusttabelle zu berechnen. Um in der Datenbank nach dem richtigen Formteil suchen zu können, muss der Teiletyp definiert sein.
Wenn eine Familienkategorie den Parameter Teiletyp aufweist, hängen die für den Parameter verfügbaren Werte von der Familienkategorie ab. Die folgende Tabelle gibt an, welche Teiletypen für welche Familienkategorien gelten:
| Familienkategorien | Teiletypen |
|---|---|
| Luftdurchlässe | Kreuzstück, Kreuzstück reduzierend, Klappe, luftkanalbefestigte Geräte, Bogen, Bogen reduzierend, Einlass, Auslass, Geräte, Fan and System Interaction, Haube, Verbindung, Hindernis, T-Stück, T-Stück reduzierend Übergang, Nicht definiert, Ventil |
| Luftkanalzubehör | |
| Luftkanalformteile | |
| HLS-Bauteile | |
| Rohrzubehör | |
| Rohrformteile | |
| Sanitärinstallation | |
| Kommunikationsgeräte | Normal, Schalttafel, Trafo, Schaltschrank, Datenschalttafel, Schalterverteilerkasten |
| Datengeräte | |
| Elektrische Ausstattung | |
| Elektroinstallationen | |
| Brandmeldegeräte | |
| Lichtquellen | |
| Leuchten | |
| Notrufgeräte | |
| Sicherheitsgeräte | |
| Telefongeräte | |
| Kabeltrassenformteil | Kanal - Bogen, Kanal - vertikaler Bogen, Kanal-Kreuzstück, Kanal-T-Stück, Kanal-Übergangsstück, Kanal-Verbindungsstück, Kanalstück, Etage, Kanal-Mehrwegstück, Kabelleiter - Bogen, Kabelleiter - vertikaler Bogen, Kabelleiter-Kreuzstück, Kabelleiter-T-Stück, Kabelleiter-Übergangsstück, Kabelleiter-Verbindungsstück, Kabelleiter-Etage, Kabelleiter-Mehrwegstück |
| Leerrohrformteile | Bogen, Abschlussstück, Verbindungsstück, Mehrwegstück, T-Stück, Kreuzstück, Verteilerkasten - Bogen |
- Klappe: Zur Steuerung der Durchflussmenge.
- Luftkanalbefestigte Geräte: Rauchmelder, Dampferzeuger
- Bogen: Ein Formteil des Typs Biegung oder Bogen.
- Einlass: Stelle, an der Flüssigkeit ins System eintritt: Schlitze, Gitter, Roste.
- Auslass: Stelle, an der Flüssigkeit aus dem System austritt.
- Ausstattung: Ausrüstung allgemein
- Fan and System Interaction: AHUs, Inline-Lüfter
- Haube: Küchen-, Labor- oder andere Abzughauben
- Abzweigung: Schnittpunkt von mindestens 3 Segmenten (T-Stück, Kreuzstück, Y-Verzweigung)
- Hindernis: Alles, was einen Druckverlust verursacht (z. B. Inline-Filter).
- Übergang: Form- oder Größenänderung
- Nicht definiert: Keine bestimmte Funktionalität
- Ventil: Ventile und ähnliches Zubehör
- Datenschalttafel: Schalttafeln, die zum Verbinden von Komponenten mit Anschlussstücken vom Systemtyp Daten, Telefongeräte, Sicherheit, Brandmeldegeräte, Notrufgeräte, Steuerung und Kommunikation verwendet werden.
- Normal: Bauteile wie Anschlussdosen, Feuermelderbauteile und Leuchten.
- Schalttafel: Wird verwendet, um Geräte/Ausrüstungsteile mit Anschlussstücken mit dem Systemtypwert Strom zu verbinden und Bauteillisten vom Typ Abzweigstromkreis zu erstellen.

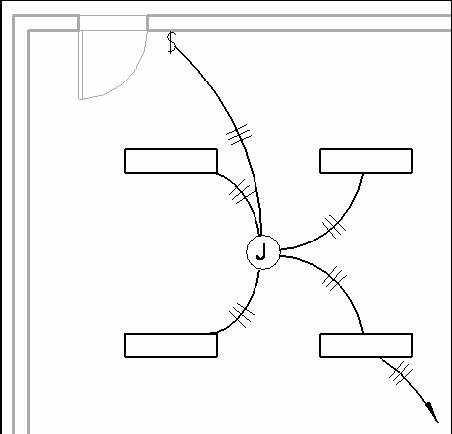

- Schalter: Steuergerät wie z. B. ein Schalter, wenn die Verkabelung typischerweise nicht durch die Komponente gezogen wird. Wie in der Abbildung angegeben, wird eine Verzweigung von der automatisch generierten Verkabelung zum Schalter erstellt.
- Verteilerkasten: Komponenten zur Kabelverwaltung, bei denen die Verkabelung normalerweise durch die Komponente gezogen wird. Wie in der Abbildung gezeigt, verzweigt sich die automatisch generierte Verkabelung durch den Verteilerkasten.
- Schalttafel: Wird verwendet, um Komponenten/Ausrüstungsteile mit Anschlüssen mit dem Systemtypwert Strom zu verbinden und Pläne vom Typ Abzweigstromkreis zu erstellen.
- Trafo: Wird verwendet, um Schalttafeln/-schränke mit unterschiedlichen Spannungen untereinander zu verbinden.
