Klicken Sie im Familieneditor auf Registerkarte Erstellen
Gruppe Familieneditor
Multiplanar.
Verwenden Sie das Werkzeug Multiplanar zum Erstellen einer Biegeform, die in zwei Ebenen gebogen wird. Die Ausgangsform wird dupliziert und an die ursprüngliche Form durch ein Anschlussstücksegment der Bewehrung angefügt. Die Bearbeitung der Ansicht ändert sich in eine 3D-Ansicht.

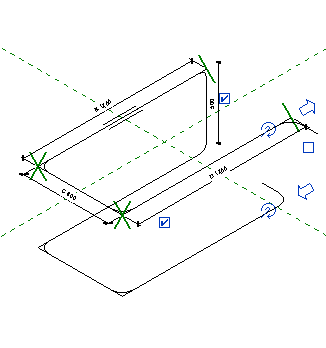

| Familienkonvertierung von multiplanaren Bewehrungen | |
|---|---|
| Planare Biegeformfamilie | Nach Verwendung des Werkzeugs Multiplanare Bewehrung |
 |
 |
Anmerkung: Geben Sie einen Parameter (A, B, C,...) für das Anschlussstücksegment ein, bevor Sie die Biegeformfamilie in ein Projekt laden.
Änderungen an der Ausgangsformskizze werden auf die duplizierte Kopie gespiegelt.
