Bestimmen des Darstellungsverhaltens von Bemaßungspfeilen

Wenn ein Bemaßungssegment zu klein ist, um Pfeilmarkierungen für Bemaßungslinien auf der Innenseite der Bemaßungslinie einzufügen, werden die Pfeile automatisch auf die Außenseite der Bemaßungslinie gespiegelt. Dies gilt für Linear-, Winkel- und Radialbemaßungen. Bei Radialbemaßungen wird der Pfeil gespiegelt, wenn die Bemaßungslinie (der Radius) kürzer als der Pfeil ist.

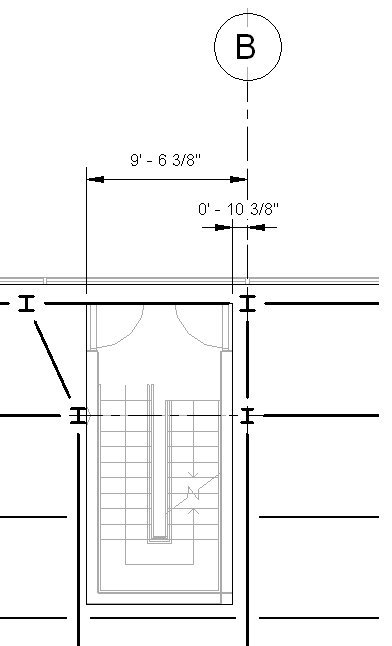

Die folgende Abbildung zeigt zwei Bemaßungen mit Pfeilmarkierungen. Die größere Bemaßung zeigt, wie der Pfeil auf der Innenseite angezeigt wird, wenn die Linie lang genug ist, um ihn aufzunehmen. Die kürzere Bemaßung zeigt, wie der Pfeil nach außen gespiegelt wird, wenn die Linie zu kurz für ihn ist.

Beispiel

Beispiel

Bemaßungslinien mit mehreren Segmenten erkennen außerdem, wenn benachbarte Segmente zu klein sind, um Pfeile aufzunehmen. Wenn dies der Fall ist, werden die Enden der kurzen Segmente gespiegelt und die inneren Maßhilfslinien zeigen den inneren Markierungstyp an, der in den Bemaßungseigenschaften festgelegt wurde. In der folgenden Abbildung werden die Bemaßungspfeile an die Außenseite der Bemaßungslinie gespiegelt und die Maßhilfslinien zeigen die festgelegte Markierung (Diagonale) an.

Informationen zum Ändern der Markierung für Bemaßungslinien finden Sie unter Ändern der Bemaßungslinienmarkierung.

So bestimmen Sie das Darstellungsverhalten von Pfeilmarkierungen:

1. Wählen Sie im Zeichenbereich eine Bemaßung aus.
2. Klicken Sie in der Eigenschaftenpalette auf (Typ bearbeiten).
3. Bearbeiten Sie im Dialogfeld Typeneigenschaften unter Grafiken Folgendes:
   • Gespiegelte Bemaßungslinienerweiterung: Wenn Bemaßungspfeile gespiegelt werden, wird die Linge der Bemaßungslinie über die gespiegelten Pfeile hinaus gesteuert. Die Länge wird vom Ende der Pfeilspitze gemessen.
   • Markierung innen: Bestimmt die Anzeige der Markierung an inneren Maßhilfslinien, wenn benachbarte Segmente einer Bemaßungslinie zu kurz sind, um Pfeile aufzunehmen. Wenn dies der Fall ist, werden die Enden der kurzen Segmente gespiegelt, und die inneren Maßhilfslinien zeigen den inneren Markierungstyp an.
   Anmerkung: Diese Parameter sind nur verfügbar, wenn der Markierungstyp ein Pfeil ist.
4. Klicken Sie auf OK.
