Steifen

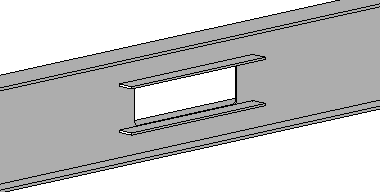

Mithilfe von Steifen können Tragwerksbauteile aus Stahl verstärkt werden, insbesondere Träger und Stützen mit Öffnungen. Steifen werden als ladefähige Revit-Bauteilfamilien modelliert, die zusätzliches Stahlverstärkungsmaterial darstellen.

Informationen zu Öffnungen in Tragwerkselementen finden Sie unter Öffnungen in Tragwerkselementen.

So fügen Sie eine Steife zu einer Öffnung in einem Tragwerkselement hinzu

1. Klicken Sie auf Registerkarte Ingenieurbau Gruppe Modell Dropdown-Liste Bauteil Bauteil platzieren.
2. Wählen Sie in der Eigenschaftenpalette aus der Dropdown-Liste der Typenwahl einen Steifentyp aus. 
   Anmerkung: Ist der gewünschte Steifentyp nicht in der Liste der Typenwahl enthalten, laden Sie zusätzliche Steifenfamilien.
3. Klicken Sie auf Registerkarte Ändern | Platzieren Bauteil Gruppe Platzierung Auf Fläche platzieren oder Auf Arbeitsebene platzieren.
   Anmerkung: Im Drahtmodellmodus der Ansicht können keine Steifen an Flächen von Tragwerkselementen angebracht werden.
4. Fügen Sie der Trägeröffnung mithilfe der Zeichenwerkzeuge die gewünschte Steifenbewehrung hinzu. Weitere Informationen zum Skizzieren finden Sie unter Skizzieren.
