Zonen und Flächen sind unabhängige Komponenten, die zusammen verwendet werden, um ein gemeinsames Ergebnis zu erzielen.
- Zonen: Bestehen aus einer oder mehreren Flächen, in denen Geräte eine gemeinsame Umgebung (Temperatur, Feuchtigkeit usw.) steuern. Sie erstellen Zonen, um Flächen zu definieren, die über gemeinsame Umgebungs- oder Entwurfsanforderungen verfügen. Flächen in nicht genutzten Bereichen wie Lufträume können Zonen hinzugefügt werden. Flächen, die sich auf unterschiedlichen Ebenen befinden, können der gleichen Zone hinzugefügt werden. Sie können Zonenbauteillisten erstellen und diese zum Ändern von Zonen verwenden.
- MEP-Räume: Enthalten Informationen zu den Bereichen, in denen sie platziert wurden. Diese Flächeninformationen werden zur Berechnung des Volumens und zur Bestimmung der Heiz- und Kühllasten verwendet. Jede Zone enthält Zoneninformationen, wie z. B. Heizungs- und Kühlungstemperaturen und Außenluftdaten. Revit verwendet Zonen- und Flächeninformationen bei der Heiz- und Kühllastenanalyse, um den Energiebedarf des Gebäudes zu ermitteln.
MEP-Projekte enthalten immer mindestens eine Zone, die Standardzone. Flächen werden beim Platzieren in einem Projekt zunächst der Standardzone hinzugefügt. Beim Zuweisen einer Fläche zu einer erstellten Zone, wird die Fläche aus der Standardzone entfernt. Beim Arbeiten mit einem verknüpften Modell müssen alle Zonen (und Flächen) sich in der Basisdatei (lokal) befinden. Die Phase der Zone muss der Phase entsprechen, der die Flächen hinzugefügt wurden. Nachdem allen Flächen Zonen zugewiesen wurden, können Sie die Zonen ändern, verschieben, umbenennen, neu zuweisen, mit Bauteillisten versehen, ein Farbschema anwenden und die Zonen löschen. Die Standardzone kann nicht gelöscht werden.
Zoneneigenschaften erfassen Informationen aus Flächen, wie z. B. Sollwerte für Heiz- und Kühltemperatur, die zusammen mit Eigenschaften für MEP-Räume für eine Heiz- und Kühllastenanalyse zum Bestimmen des Energiebedarfs des Gebäudes verwendet werden.
Wenn einer Zone keine Flächen zugewiesen sind, ist die Zone ungebunden. Entweder erstellen Sie Zonen bei Bedarf, oder Sie erstellen ungebundene Zonen, die die Umgebungsanforderungen für Bereiche in einem Projekt erfüllen, und fügen Flächen zu einem späteren Zeitpunkt hinzu. Ungebundene Zonen können für Konstruktionszwecke, für Brandschutzzonen oder zum Speichern von Zoneninformationen erstellt werden. Ungebundene Zonen speichern die angegebenen Zoneneigenschaften, und Sie können sie in einer Ansicht für Konstruktionszwecke verschieben (ziehen). Nur ungebundene Zonen können verschoben werden. Nachdem eine Fläche einer Zone zugewiesen (hinzugefügt) wurde, ist die Zone durch die zugewiesenen Flächen gebunden und kann nicht verschoben werden. Im Gegensatz zu einer Fläche wird eine ungebundene Zone nicht von einem gebundenen Bereich gefangen. Jedoch kann die ungebundene Zone zu Konstruktionszwecken über einen gebundenen Bereich verschoben werden.

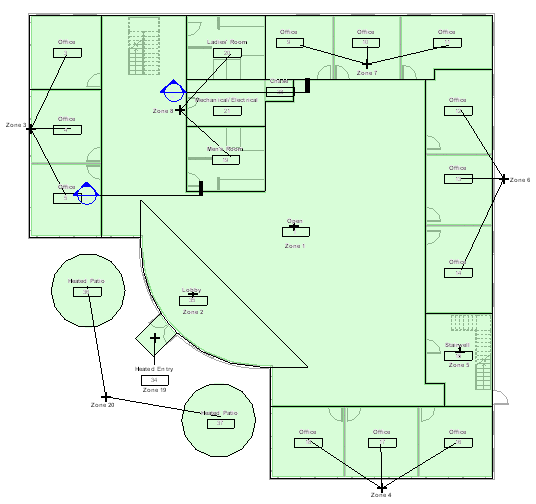

Zonen in einem Bürogebäude
