Orthogonale 3D-Ansichten zeigen das Gebäudemodell in einer 3D-Ansicht, bei der alle Bauteile, unabhängig vom Abstand der Kamera, dieselbe Größe haben.
- Öffnen Sie eine Draufsicht, eine Schnittansicht oder eine Ansicht.
- Klicken Sie auf Registerkarte Ansicht
Gruppe Erstellen Dropdown-Liste 3D-Ansicht Kamera. - Deaktivieren Sie in der Optionsleiste die Option Perspektive.
- Klicken Sie einmal in den Zeichenbereich, um die Kamera zu platzieren, und klicken Sie ein weiteres Mal, um den Zielpunkt der Kamera zu bestimmen.
Es wird eine unbenannte 3D-Ansicht der aktuellen Projekts geöffnet und im Projektbrowser angezeigt. Ist im Projekt bereits eine unbenannte Ansicht vorhanden, wird diese mit dem Werkzeug 3D geöffnet.
Sie können die 3D-Standardansicht umbenennen, indem Sie im Projektbrowser mit der rechten Maustaste auf den Namen der Ansicht klicken und Umbenennen wählen. Benannte 3D-Ansichten werden mit dem Projekt gespeichert. Wenn Sie die unbenannte 3D-Standardansicht benannt haben, wird eine neue unbenannte Ansicht in Revit geöffnet, wenn Sie das nächste Mal auf das Werkzeug 3D klicken.
Sie können den sichtbaren Teil einer 3D-Ansicht mithilfe des Schnittbereichs begrenzen.
Platzieren Sie die Kamera oberhalb der südöstlichen Ecke des Modells
Klicken Sie auf Registerkarte Ansicht Gruppe Erstellen Dropdown-Liste 3D-Ansicht Standard-3D-Ansicht.
Damit wird die Kamera oberhalb der südöstlichen Ecke des Modells platziert und das Ziel in der Mitte des Erdgeschosses.

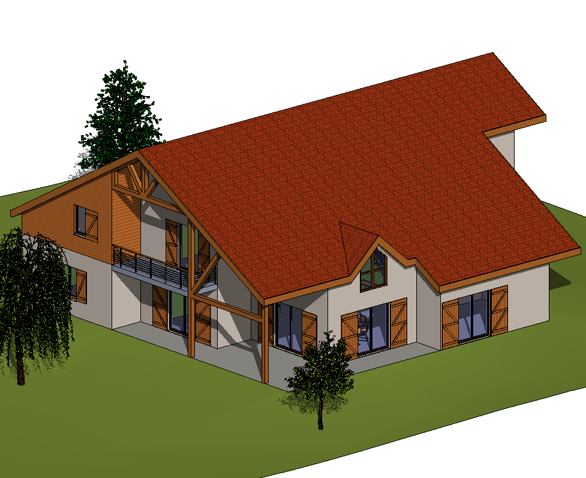

Beispiel
