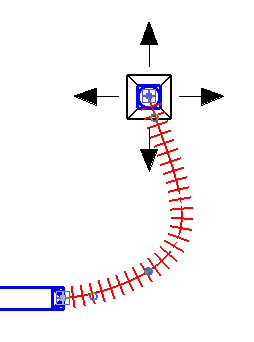

Zum Korrigieren des Routings von Flexkanälen stehen Steuerelemente für Anschlussstücke, Scheitelpunkte und Änderungstangenten zur Verfügung.
- Scheitelpunkt (
): wird entlang dem Flexkanal angezeigt und ermöglicht es, die Position von Biegungen im Flexkanal zu ändern. - Änderungstangente (
): wird am Anfang und Ende des Flexkanals angezeigt und ermöglicht die Anpassung der Tangente für die erste und letzte Biegung. - Anschlussstück (
): wird an den beiden Enden des Flexkanals angezeigt und ermöglicht die Neupositionierung des Kanalendes. Auf diese Weise können Sie den Flexkanal mit einem anderen mechanischen Bauteil verbinden oder vom System trennen. Durch Klicken mit der rechten Maustaste auf ein Anschlussstück rufen Sie ein Kontextmenü mit Optionen zum Hinzufügen oder Entfernen eines Scheitelpunkts auf. Besteht keine Verbindung zu anderen Bauteilen, können Sie mit dieser Option Luft- und Flexkanäle zeichnen (verbinden).
