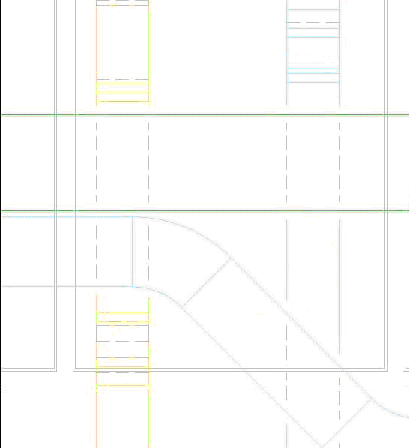

Wenn Verdeckte Linie ausgewählt ist, können Sie angeben, wie Luftkanäle und Rohre, die einander (auf verschiedenen Ebenen) kreuzen, im Projekt angezeigt werden sollen. In Zeichnungen mit zwei Linien werden einander kreuzende Luftkanal- und Rohrsegmente so dargestellt, dass die Linien für das Segment auf der weiter entfernt liegenden Ebene in einem anderen Stil angezeigt werden. Dies weist darauf hin, dass diese Segmente durch die Segmente im Vordergrund verdeckt werden, aber nicht mit ihnen verbunden sind. Parameter für verdeckte Linien werden nur angewendet, wenn Verdeckte Linie als Bildstil ausgewählt wurde.
- Klicken Sie auf Registerkarte Gebäudetechnik
Gruppe HLS
HLS-Einstellungen. - Klicken Sie im linken Bereich des Dialogfelds HLS-Einstellungen auf Verdeckte Linie.
- Geben Sie im rechten Bereich die folgenden Parameter für den Linienstil und die Breite der Lücke ein:
- Verdeckte MEP-Linien zeichnen: Wenn diese Option ausgewählt ist, werden die Rohre mit den Linienstil und Lücken für verdeckte Linien gezeichnet.
- Linienstil: Klicken Sie in die Spalte Wert, und wählen Sie einen Stil aus der Dropdown-Liste, um festzulegen, wie die Linien verdeckter Segmente an Stellen angezeigt werden sollen, an denen sich Segmente schneiden.
- Lücke (innen): Gibt den Abstand für die Linien an, die innerhalb eines kreuzenden Segment angezeigt werden. Wenn Sie Feine Linien auswählen, wird die Lücke nicht angezeigt.
- Lücke (außen): Gibt den Abstand für die Linien an, die außerhalb der kreuzenden Segmente angezeigt werden. Wenn Sie Feine Linien auswählen, wird die Lücke nicht angezeigt.
- Einzelne Linie: Gibt den Abstand für die einzelnen verdeckten Linien an, an denen Segmente sich kreuzen.
