Die Fachwerkbinder-Familienvorlage enthält fünf permanente Referenzebenen: oben, unten, links, Mitte und rechts. Die linke und die rechte Ebene geben die Spannlänge des Fachwerkbinders an. Fachwerkbinder-Layout-Linien, die bei diesen Ebenen enden oder mit ihnen zusammenfallen, behalten diese Beziehung während der Layout-Umwandlung in der Projektumgebung bei.
So skizzieren Sie Fachwerkbindergurte
Skizzieren Sie einen Steg im Fachwerkbinder
- Klicken Sie auf Registerkarte Erstellen

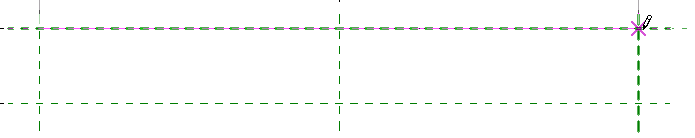

Gruppe Detail Obergurt. - Skizzieren Sie entlang der obersten Referenzebene, um den Obergurt zu definieren. Weitere Informationen finden Sie unter Skizzieren.
- Klicken Sie auf das mit der Linie verbundene Sperrsymbol, um den Gurt fest mit der Ebene zu verbinden.
- Klicken Sie auf Registerkarte Erstellen Gruppe Detail Untergurt.
- Skizzieren Sie entlang der untersten Referenzebene, um den Untergurt zu definieren.
- Klicken Sie wieder auf das Sperrsymbol, um die Gurte fest mit der Ebene zu verbinden.
- Klicken Sie auf Registerkarte Erstellen Gruppe Detail Netz.
- Skizzieren Sie die Elementstege.
- Platzieren Sie bei Bedarf weitere Bemaßungen zwischen die skizzierten Linien und Referenzebenen.
- Speichern Sie diese Datei in Ihrem Familienverzeichnis. Der Fachwerkbindertyp ist jetzt zum Laden in Ihr Modell bereit.
- Klicken Sie auf Registerkarte Erstellen Gruppe Familieneditor In Projekt laden. Anmerkung: Achten Sie darauf, den Fachwerkbinder in eine Draufsicht zu ziehen, nicht in eine Ansicht.
