Überblick über Analyseanzeigestile

Die Anzeigestile der Analyse werden zur Darstellung der Ergebnisse einer Analyse verwendet, die von einer Zusatzmodul-Anwendung erstellt wurde. Anzeigestile werden dauerhaft in Revit gespeichert und in einer Projektansicht verwendet. In der Ansicht können Sie einen anderen Stil auszuwählen und ihn unmittelbar auf das Analyseergebnis anwenden.

Anmerkung: Die Analyseergebnisse können nur in der Projektumgebung erstellt und angezeigt werden. Sie sind nicht im Familieneditor verfügbar.

Sie können auch die folgenden Stile verwenden, um unterschiedliche Ergebnisse in verschiedenen Projektansichten anzuzeigen:

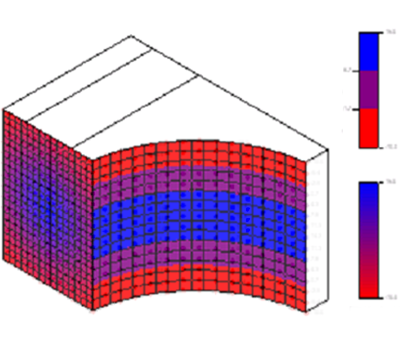

Farbige Fläche

Zeigt die Ergebnisse der Analyse farbig an.

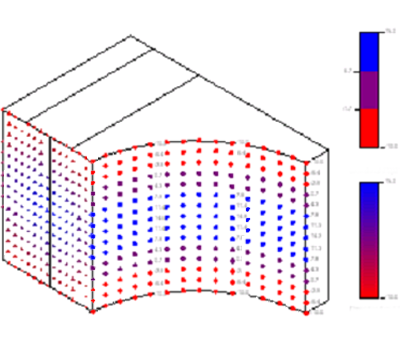

Markierungen mit Text

Zeigt eine farbige grafische Form an jedem Datenpunkt. Jeder Punkt weist konfigurierbare entsprechende Zahlen auf, die die Analyseergebnisse darstellen.

Diagramm mit Text

Zeigt ein farbiges Diagramm an, das aus Analysedatenpunkten generiert wurde. Das Diagramm kann Zaunlinien von der Kurve zur Diagrammbegrenzung enthalten. Jeder Punkt weist konfigurierbare entsprechende Zahlen auf, die die Analyseergebnisse darstellen.

Vektoren mit Text

Zeigt farbige Vektordatenpfeile an, die von Analysedatenpunkten generiert wurden. Die Vektorlinien können zu, von und um Datenpunktachsen gezeichnet werden. Jeder Punkt weist konfigurierbare entsprechende Zahlen auf, die die Analyseergebnisse darstellen.

Verformung
Zeigt die Verformung des Berechnungsmodells. Die Verformung wird durch einen Verschiebungsvektor bei vom Benutzer ausgewählten Punkten auf berechneten Oberflächen und Kurven beschrieben.

Anmerkung: Bei Verwendung von Farbige Fläche und Markierungen mit Text sind die Analyseergebnisse in den Ansichten nicht sichtbar, die den Bildstil Drahtmodell verwenden. Dies gilt nur für Ergebnisse auf Oberflächen (farbige Oberflächen und Markierungen und Text).
